Boule de boulon ou boule de soudage?

Base de code de conception

JGT 10-2009 Joints à boule à boulon en acier en acier

Jgt11-2009_Steel Grid Souded Hollow Ball Joints

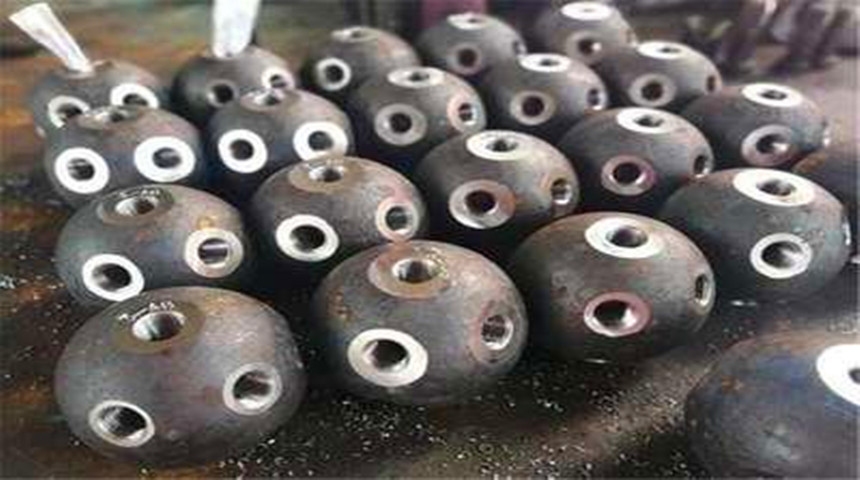

Application des joints à boulets de boulon

Les joints à billes boulonnés sont principalement utilisés dans les structures de la grille et réticulées, elles sont composées de boules en acier, de boulons et de manches à haute résistance, de vis de fixation, de têtes de cône (plaques d'étanchéité) et d'autres composants.

La grille à billes boulonnée convient à la structure du toit avec une petite portée, un poids de toit léger et une fonction de construction simple.

Pour le toit avec une période de plus de 45 m, le toit adopte des dalles de béton armé et d'autres toits lourds, ou les toits des bâtiments avec une grande importance et du personnel dense tels que les aéroports, les stations et les centres d'exposition, les grilles conjointes à balle soudée doivent être utilisées .

Les joints à billes de boulon ne sont pas des joints à parois minces et leur diamètre ne doit pas dépasser 300 mm; La spécification de boulon maximale couramment utilisée est M64.

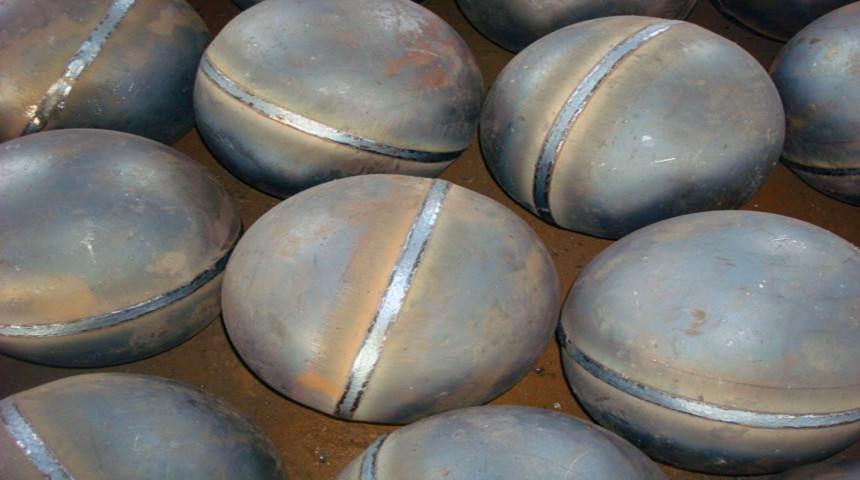

Joints de soudage à la balle applicaiton

Les joints de sphère creux soudés sont principalement utilisés dans les fermes de grille et les structures de coquille réticulées, et peuvent également être appliquées dans les joints d'intersection multiples et les joints de support dans les structures de la ferme de tubes.

1. Lorsque des joints à billes soudés sont utilisés pour les grilles à double couche ou multicouches ou des coquilles réticulées, elles doivent être calculées comme des joints de charnière; Lorsqu'ils sont utilisés pour les coquilles réticulées à couche unique, elles doivent être calculées comme des articulations rigides; Lorsqu'elles sont utilisées pour les fermes planes ou spatiales, elles doivent être calculées comme des articulations rigides calculées.

2. Lorsque le diamètre extérieur de la balle est supérieur à 300 mm, des côtes peuvent être ajoutées à l'intérieur de la boule creuse pour augmenter la capacité d'appui de l'articulation; Lorsque le diamètre extérieur de la balle est supérieur ou égal à 500 mm, des côtes un sens ou transversal doivent être ajoutées à l'intérieur de la balle. Les côtes doivent être disposées dans le plan axial de la tige avec une grande force axiale, et son épaisseur ne doit pas être inférieure à l'épaisseur de la paroi de la balle.

3. L'angle minimum inclus de la tige connecté au joint sphérique creux soudé ne doit pas être inférieur à 30 °, et la distance claire entre les tiges adjacentes ne doit pas être inférieure à 10 mm. Lorsque la contrainte de la tige est petite, la distance claire peut être prise comme 0.

4. La connexion entre la tige de tuyau en acier et la boule creux doit être équipée d'une doublure intérieure. Si l'épaisseur de la paroi est supérieure ou égale à 6 mm, un biseau doit être fourni et si l'épaisseur de la paroi est inférieure à 6 mm, le biseau peut ne pas être fourni.

5. Évitez d'utiliser de grandes boules pour les petits tubes.

Écoutons les avantages et les inconvénients de Chatgpt

Q: Quels sont les avantages et les inconvénients des joints boulonnés et des joints à billes soudées dans la structure de la grille?

Chatgpt Answers:

Avantages de la structure de la grille Boulets boulonnés:

1. Il est facile à installer et à démonter, et peut rapidement assembler et démonter la structure;

2. Le nœud n'a pas besoin d'être prétraité, il peut être utilisé directement;

3. Il peut être assemblé sur le site, adapté aux occasions qui nécessitent une installation et un démontage rapides;

4. Peut être réutilisé.

Inconvénients des joints boulonnés de la structure de la grille:

1. Étant donné que la méthode de connexion est la connexion du boulon, les exigences de précision d'installation pour les nœuds sont relativement élevées et l'opération doit être strictement conforme aux exigences de conception;

2. Étant donné que la connexion des nœuds peut être lâche, une inspection et une maintenance régulières sont nécessaires.

Avantages des nœuds de balle de soudage:

1. La connexion est stable et ne desserra pas;

2. Il peut résister à une grande force et a une stabilité structurelle élevée;

3. La connexion du nœud est plus belle, pas besoin d'utiliser des boulons et d'autres pièces de connexion, et la structure est plus concise.

Inconvénients des nœuds de balle de soudage:

1. Le soudage nécessite des compétences professionnelles et possède des exigences élevées pour les techniques de soudage et les travailleurs;

2. Si la structure doit être modifiée ou démontée, elle doit être coupée et refontée, ce qui n'est pas facile à démonter et à réutiliser;

3. Un traitement thermique est nécessaire et le temps de fonctionnement est plus long.
