Code pour la joint divisé des composants et bâtiments de la structure en acier

1. Code pour accepter la qualité de la construction de l'ingénierie de la structure en acier GB50205-2020

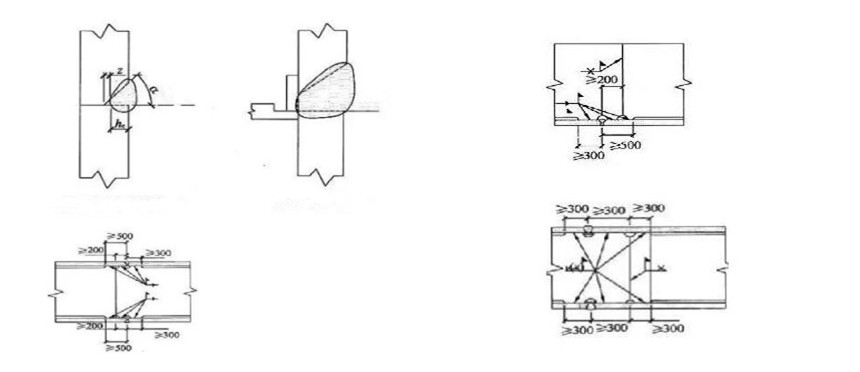

8.2.1 L'espacement entre la bride et les joints Web de acier H soudé ne doit pas être inférieur à 200 mm. La longueur d'épissage de la plaque de bride ne doit pas être inférieure à 2 fois la largeur de la plaque, la largeur d'épissage du Web ne doit pas être inférieure à 300 mm et la longueur ne doit pas être inférieure à 600 mm.

2. Code pour la construction de l'ingénierie de la structure en acier GB50755-2012

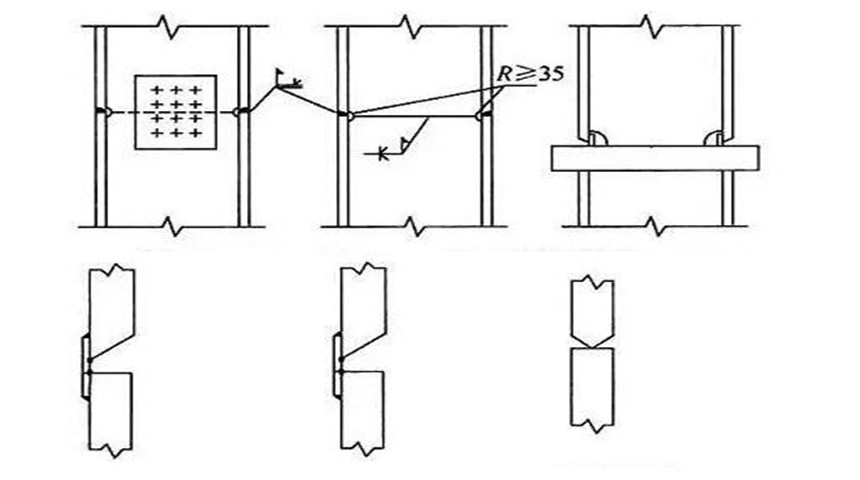

9.2.1 L'espacement entre les joints de couture de la bride et les joints d'épissage Web de l'acier en forme de H soudé ne doit pas être inférieur à 200 mm. La longueur de la bride ne doit pas être inférieure à 600 mm; La largeur du Web ne doit pas être inférieure à 300 mm et la longueur ne doit pas être inférieure à 600 mm.

9.2.2 La longueur d'épissage du panneau latéral du membre de la boîte ne doit pas être inférieure à 600 mm, l'espacement entre les deux côtés adjacents ne doit pas être inférieur à 200 mm et la plaque latérale ne doit pas être assemblée dans la largeur. Lorsque la largeur dépasse 2400 mm, la largeur d'épissage minimale ne doit pas être inférieure à 1/4 de la largeur de la plaque.

9.2.3 Lorsqu'il n'y a pas d'exigences particulières dans la conception, la acier roulé chaud Utilisé pour les composants secondaires peut être soudé avec une bouche droite, et la longueur d'épissage ne doit pas être inférieure à 600 mm.

9.2.4 Lorsque le tuyau en acier est connecté, chaque joint doit être un joint et la longueur la plus courte doit répondre aux dispositions suivantes:

1. Lorsque le diamètre du tuyau en acier est D 500 mm, il ne doit pas être inférieur à 500 mm;

2. Lorsque le diamètre du tuyau en acier est de 500 mm

3. Lorsque le diamètre du tuyau en acier est> 1000 mm, il ne doit pas être inférieur à 1000 mm;

4. Lorsque le tuyau en acier est traité en mode roulement, il peut y avoir plusieurs joints, mais la longueur de connexion la plus courte doit répondre aux exigences des paragraphes 1 ~ 3.

9.2.5 Lorsque le tuyau en acier est prolongé, la soudure longitudinale des joints ou segments de tuyaux adjacents doit être échelonné et la distance minimale (le long de la longueur de l'arc) ne doit pas être inférieure à 5 fois l'épaisseur de paroi du tuyau d'acier et doit être pas moins de 200 mm.

9.2.6 La soudure d'épissage des composants doit répondre aux exigences des documents de conception. Lorsqu'il n'y a pas d'exigences de conception, la soudure des boutons fortes doit être adoptée.

3. Code pour le soudage de la structure en acier GB50661-2011

5.1.5 La qualité de qualité de la couture de soudure doit être sélectionnée en fonction de l'importance, caractéristiques de charge de Structure en acier, Formulaire de soudure, environnement de travail et état de stress, selon les principes suivants:

1. Dans les composants qui portent la charge dynamique et ont besoin d'une vérification de la fatigue, les joints de soudure nécessitant une connexion forte avec le matériau de base doivent être soudées et la qualité de qualité doit répondre aux dispositions suivantes:

1) Le joint transversal de la crosse ou la crosse en forme de T et le joint de combinaison angulaire avec la force verticale à la longueur de la soudure doivent être le niveau 1 lorsqu'il est tiré et ne doit pas être inférieur au niveau 2 lorsqu'il est sous pression.

2) Le joint de bout longitudinal avec la force parallèle et la direction de la longueur de soudure ne doivent pas être inférieurs au niveau 2.

3) La couture de travail du système de travail lourd (A6 ~ A8) et du système de travail intermédiaire avec le poids de levage Q 50T (A4 et A5) le joint en forme de T entre le web et la plaque de bride supérieure et entre l'accord supérieur et la plaque de nœud de la grue à grue doit être soudée. La forme de soudure doit être une combinaison de fesses et d'angle, et la qualité de qualité ne doit pas être inférieure à la deuxième année.

2. Dans les composants qui n'ont pas besoin d'une vérification de la fatigue, la soudure des boutons forte avec le matériau de base doit être soudé, et le grade de qualité ne doit pas être inférieur à celui du secondaire lorsqu'il est tiré et ne doit pas être inférieur au secondaire lorsqu'il est sous pression.

3. Pour les soudures de la pénétration partielle, en utilisant des soudures d'angle ou des soudures en forme de crosse en forme de t et des soudures de combinaison de coin, et des soudures à angle de tour, le niveau de qualité doit répondre aux dispositions suivantes:

1) La structure qui supporte directement la charge dynamique et nécessite une vérification de la fatigue et le faisceau de grue avec le poids de levage de la grue égal ou supérieur à 50t, les poutres et les jambes et autres nœuds importants ne doivent pas être inférieurs au deuxième niveau.

2) D'autres structures peuvent être tertiaires.
