Comment choisir le type de ferme?

Fermes Peut être divisé en de nombreux types, le type de treillis est utilisé dans une conception est généralement influencé par les aspects architecturaux et les exigences des clients ainsi que les facteurs géométriques et économiques.

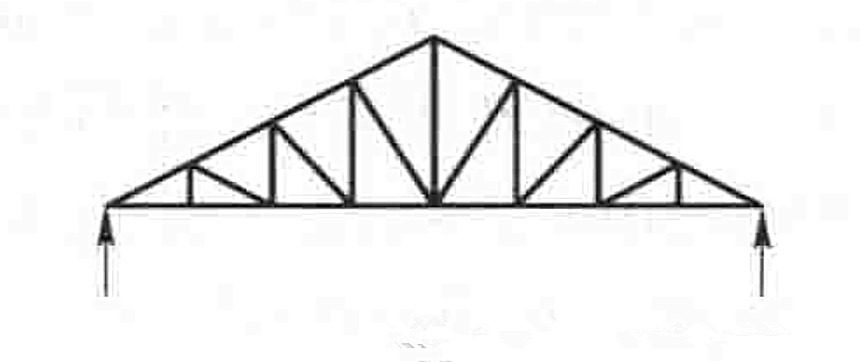

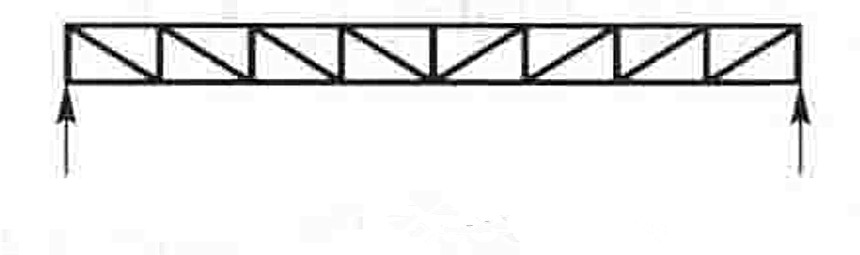

In Trust, sous des charges verticales normales, les membres du Web diagonaux ont une tension, tandis que les membres Web verticaux relativement courts portent une compression. Dans une certaine mesure, cette caractéristique de la force compense le fait que les accords de compression dans les forces à mi-portée portent des forces plus importantes que les accords de tension sous des charges verticales conventionnelles. Il convient de noter que les charges de vent sur un toit en pente en pente en pente peuvent provoquer une inversion de charge, entraînant des contraintes dans les membres du Web plus longs.

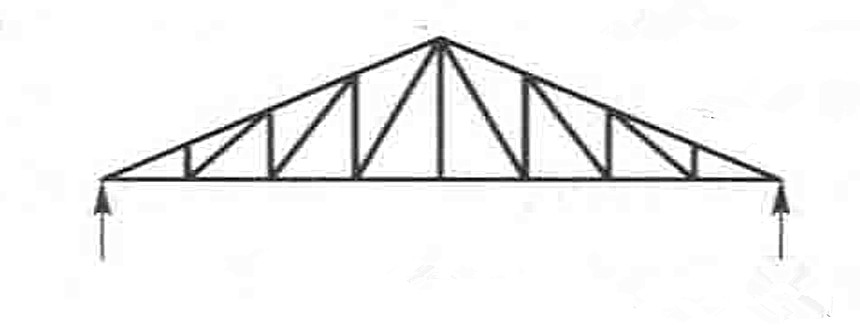

La conversion des membres Web d'une ferme de pratt Howe Truss (ou treillis anglais). Il y a certains avantages à utiliser les fermes Howe pour les toits avec de très petites charges. En raison de l'influence des charges de vent, elle produira des charges verticales inversées. De plus, sous l'action de la charge verticale, l'accord de tension à mi-portée doit supporter une force interne plus grande que l'accord de compression.

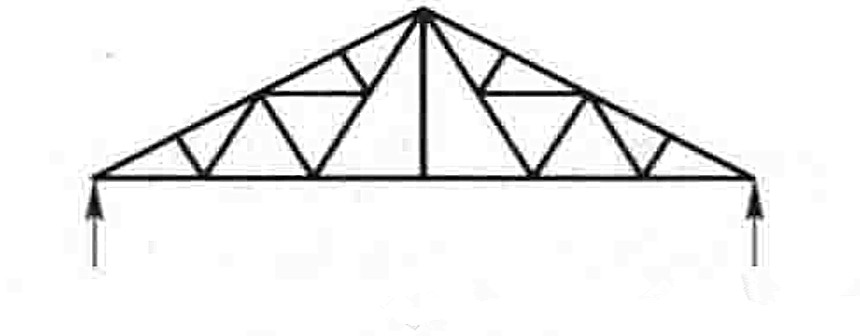

Quand le Finet fink Comme le montre la figure est utilisé sur un toit avec une longue durée et une pente abrupte, chaque membre est subdivisé en membres plus courts, il est donc plus économique en termes de consommation d'acier.

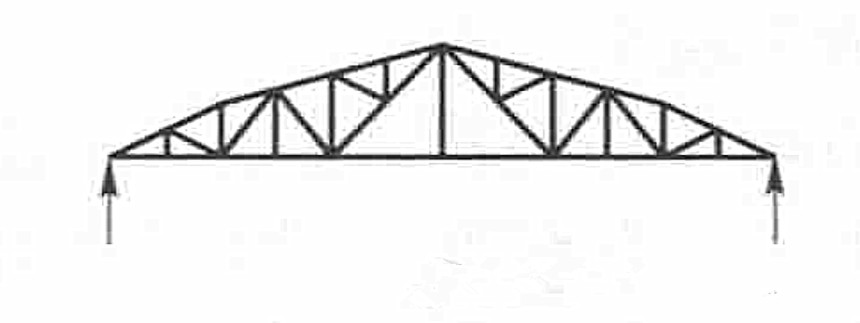

Miffe: Il s'agit d'une variation de la ferme Fink et a l'avantage de réduire l'espace de toit inutilisable et donc de réduire les coûts d'exploitation du bâtiment. Cependant, le principal inconvénient de ce type de cadre est que la force interne des accords supérieur et inférieur augmentera en raison du ratio de petite portée / hauteur.

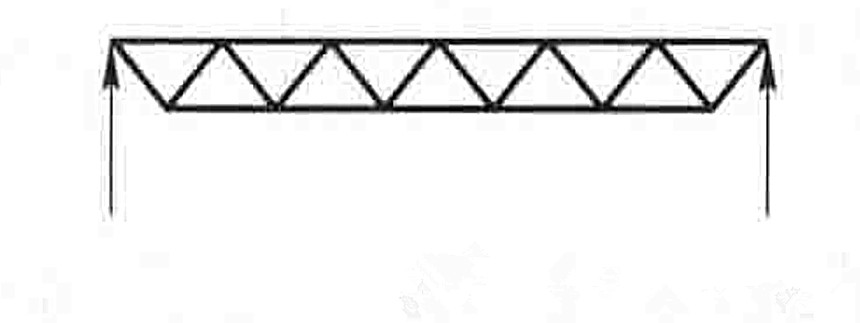

Warren Truss: Depuis les longueurs des membres du Web obliques du fermes sont égaux, le coût de production est réduit. Contrairement au Pratt Truss, les membres du Web diagonaux des sections intermédiaires de la ferme Warren sont compressés sous des charges de gravité.

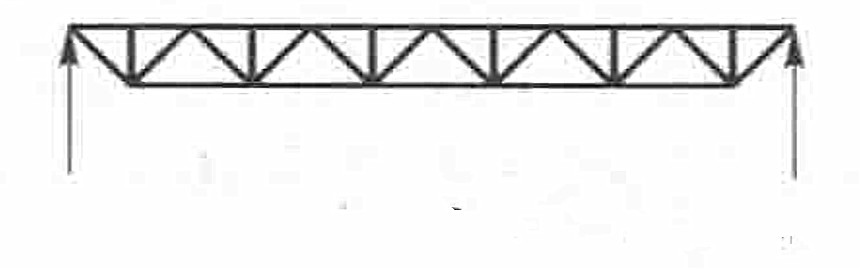

Lorsque la portée est grande, une ferme Warren améliorée peut être utilisée. Cette ferme ajoute des membres Web verticaux et l'espacement entre les membres de l'accord devient plus petit. Cela réduit la longueur effective de flambement de l'accord de compression et réduit les contraintes secondaires causées par la flexion locale.

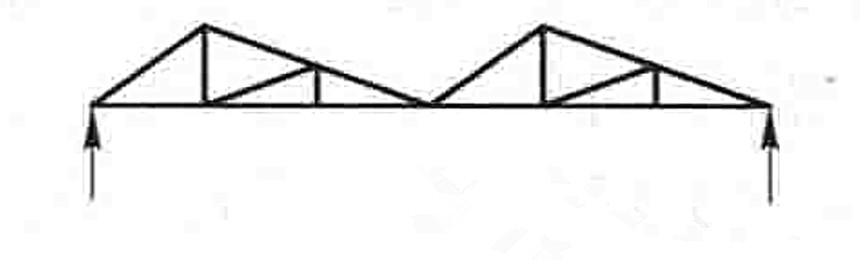

La ferme en zigzag, ou ferme papillon, n'est que l'un des nombreux exemples de fermes utilisées dans les bâtiments multiples.

En termes d'utilisation des matériaux, les fermes peuvent fournir des solutions structurelles très efficaces. Cependant, il convient de noter que la méthode d'économie de la consommation d'acier en utilisant un grand nombre de composants avec des sections transversales relativement petites augmente généralement les coûts de production et les coûts de maintenance à long terme.

D'une manière générale, une conception simple avec des spécifications à peu près des mêmes composants est le meilleur choix. Les concepteurs doivent également considérer la faisabilité de la construction, comme le transport d'éléments et de machines pour l'érection sur place, car ces facteurs peuvent également contrôler le conception de la ferme.
