Les toitures en acier à grande portée sont très sensibles aux vibrations et à la résonance acoustique. Cela fait de l’ingénierie structurelle et acoustique une phase critique de la conception des installations. Lorsque vous concevez un Salle de sport en acier, le contrôle des mouvements du toit préserve l'intégrité structurelle de l'ensemble du bâtiment. Les vibrations incontrôlées du toit dans les espaces de grand volume entraînent une fatigue structurelle. Cela provoque un transfert excessif de bruit mécanique et une réverbération importante. Ces facteurs dégradent la convivialité de l'installation et augmentent les besoins de maintenance à long terme.
L’atténuation de ces problèmes nécessite une approche à plusieurs niveaux. Vous devez combiner isolation mécanique, amortissement structurel et traitements acoustiques spécialisés. Cela garantit que l’installation répond à des normes strictes de performance et de sécurité. La prise en compte des vibrations transmises par la structure et dans l'air dès le début de la phase de conception aide les opérateurs à éviter des rénovations coûteuses. Il garantit un environnement acoustique de haute qualité aux athlètes, aux spectateurs et au staff. Nous examinerons la physique derrière les vibrations du toit, les techniques pratiques d'isolation et la manière d'évaluer les traitements acoustiques pour les structures à grande portée.
L'identification de la source est essentielle : un contrôle efficace nécessite de faire la distinction entre les vibrations transmises par la structure (équipement CVC, vent) et le bruit aérien (foules, impacts sportifs).
L'isolation mécanique n'est pas négociable : l'utilisation de bordures d'isolation contre les vibrations et de supports en élastomère pour les unités de toit empêche les fréquences mécaniques de se transférer dans la structure en acier primaire.
Contrôle acoustique à quatre piliers : Une conception complète doit prendre en compte le contrôle du bruit de l'enveloppe du bâtiment, la transmission du bruit entre les espaces, l'acoustique des pièces intérieures et l'isolation des équipements mécaniques.
Une intégration précoce réduit les coûts : la modernisation du contrôle des vibrations dans une installation terminée est exponentiellement plus coûteuse que son ingénierie dès la phase initiale de conception architecturale et structurelle.
Vous devez définir des mesures de base pour les niveaux de vibration et de bruit acceptables avant de sélectionner les matériaux. Les ingénieurs s'appuient sur les critères de bruit (NC), les limites de déflexion maximales autorisées et les temps de réverbération cibles (RT60) pour établir les critères de réussite. Sans ces références concrètes, vous ne pouvez pas mesurer l’efficacité des traitements d’amortissement ou acoustiques appliqués. Un toit à grande portée agit comme une membrane tambour massive. Il amplifie les petites vibrations mécaniques en problèmes acoustiques et structurels importants s’il n’est pas traité.
Les vibrations dans ces installations proviennent de trois sources principales. Les sources mécaniques comprennent les lourdes unités CVC sur les toits, les ventilateurs d'extraction massifs et les systèmes de tuyauterie de fluides à grande vitesse. Ces unités génèrent des oscillations continues à basse fréquence qui se propagent directement dans la charpente en acier. Les sources aérodynamiques et environnementales impliquent le cisaillement du vent, le flottement aérodynamique sur les panneaux à joints debout, les fortes précipitations et l'activité sismique. Les sources acoustiques proviennent d’ondes sonores basse fréquence. Les systèmes de sonorisation à haut rendement et le bruit intense de la foule poussent d'énormes quantités d'air. Ces ondes acoustiques provoquent une résonance sympathique dans le platelage métallique du toit, aggravant le mouvement physique de la structure.
L'impact sur l'intégrité structurelle est grave. Les micro-vibrations continues accélèrent la fatigue du métal au niveau des connexions de fermes soudées et des joints boulonnés. Ce mouvement entraîne une dégradation prématurée de la structure et un desserrage des fixations au fil du temps. Une réverbération excessive rend également l’espace dysfonctionnel pour des événements polyvalents. L’intelligibilité de la parole chute considérablement. Les annonces deviennent impossibles à comprendre. Le bourdonnement constant des équipements mécaniques crée un environnement inconfortable et fatigant pour les occupants.
| Type métrique | Plage cible | Objectif principal |
|---|---|---|
| Critère de bruit (NC) | NC-35 à NC-45 | Limite le bruit mécanique de fond pour l’intelligibilité de la parole. |
| Temps de réverbération (RT60) | 1,5 à 2,5 secondes | Contrôle l'écho du bruit de la foule et des systèmes de sonorisation. |
| Déflexion structurelle | L/240 à L/360 | Empêche les mouvements excessifs du toit sous des charges dynamiques. |
| Efficacité de l'isolation contre les vibrations | 90% à 95% | Empêche les fréquences du moteur CVC de pénétrer dans le cadre en acier. |
Comprendre la différence entre l'énergie aéroportée et l'énergie solidienne dicte votre réponse technique. Le bruit aérien nécessite une masse et une absorption. Les vibrations solidiennes nécessitent un découplage physique. Lorsqu'un appareil de traitement d'air sur toit de 10 tonnes démarre, la force de rotation des ventilateurs envoie de l'énergie cinétique à travers les rails de montage. Si ces rails se boulonnent directement sur les pannes du toit, l'ensemble du toit-terrasse vibre à la fréquence exacte du moteur du ventilateur. C'est pourquoi l'isolement à la source reste la stratégie la plus efficace.
Le découplage des sources de vibrations de la structure du toit nécessite des interventions d’ingénierie spécifiques et lourdes. Les principales approches se concentrent sur l'isolation des équipements mécaniques, l'absorption des charges dynamiques et le renforcement de la structure du système. bâtiment en acier. Chaque méthode cible une voie différente de transfert de vibration. Vous devez vous assurer que l’énergie mécanique se dissipe entièrement avant d’atteindre les principales fermes structurelles.
Des bordures antivibratoires sont obligatoires pour les équipements de toiture. Ces cadres de montage spécialisés se situent entre l'unité CVC et le toit-terrasse. Ils intègrent des traitements acoustiques intégrés au trottoir et des dispositifs de retenue d'équipement intégrés pour bloquer les vibrations. Vous devez choisir entre des cadres d'isolation internes et externes en fonction des charges mécaniques dynamiques. Les cadres externes offrent un meilleur accès pour la maintenance et l’inspection visuelle. Les systèmes internes offrent un profil plus bas contre les charges de vent élevées, ce qui est essentiel dans les régions sujettes aux ouragans.
Les roulements en élastomère et les isolateurs à ressort fournissent la couche de défense suivante. Les amortisseurs de masse réglés et les supports à ressort robustes absorbent les vibrations mécaniques à basse fréquence. Placer ces isolateurs à des points de connexion stratégiques empêche le transfert d’énergie cinétique dans les fermes en acier. Le choix de l'isolateur dépend entièrement de la fréquence de fonctionnement et du poids de l'équipement. Une inadéquation ici rend l'isolateur inutile.
Calculez le poids total en fonctionnement de l'unité de toit, y compris tous les fluides et composants internes.
Déterminez la fréquence de fonctionnement (RPM) la plus basse des moteurs ou ventilateurs internes de l'équipement.
Sélectionnez un isolateur à ressort avec un indice de déflexion statique qui offre une efficacité d'isolation d'au moins 90 % à cette fréquence spécifique.
Installez la bordure d'isolation directement sur la charpente en acier principale, jamais uniquement sur le platelage métallique du toit.
Vérifiez que toutes les connexions aux services publics (conduit électrique, conduites de gaz, conduits) utilisent des connecteurs flexibles pour éviter un court-circuit du système d'isolation.
Le raidissement structurel et le réglage des masses modifient le comportement physique du toit. L'augmentation de la masse ou la modification de la géométrie structurelle de sections spécifiques du toit modifient la fréquence naturelle de la structure. Ce décalage garantit que la résonance naturelle du toit reste éloignée des fréquences de fonctionnement des équipements du toit. L'isolation de la connexion toit-façade empêche le transfert latéral des vibrations. Le découplage de la structure du toit des éléments de la façade extérieure garantit que les vibrations induites par le vent sur les grands panneaux muraux ne remontent pas dans l'ensemble du toit.
Il est nécessaire de cartographier des matériaux acoustiques spécifiques selon leurs résultats fonctionnels pour réduire à la fois les vibrations et la réverbération. Vous évaluez les matériaux en fonction de leur coefficient de réduction du bruit (NRC) et de leur capacité à ajouter de la masse ou de l'amortissement au platelage. La gestion du bruit aérien nécessite une approche différente de celle du bruit solidien. Le bruit aérien repose sur l’absorption. Le bruit solidien nécessite un découplage structurel et un ajout de masse.

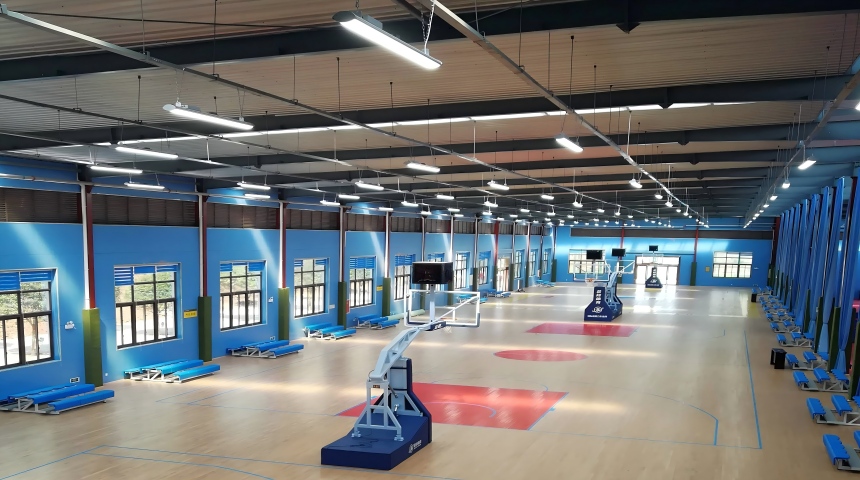

Les solutions pulvérisées et les matériaux absorbants haute performance sont très efficaces dans un halle en structure métallique. Les finitions acoustiques pulvérisées sans soudure à base de cellulose s'appliquent directement sur la face inférieure du platelage métallique. Ces matériaux absorbent l’énergie sonore, empêchent les échos de flottement et ajoutent un léger effet d’amortissement aux panneaux métalliques. L'intégration d'un platelage métallique perforé avec des déflecteurs acoustiques suspendus contrôle davantage le son dans les environnements à volume élevé. Les chicanes brisent les ondes stationnaires et réduisent le temps de réverbération global.
La comparaison de ces exigences fournit des informations précieuses sur plusieurs applications. Un salle d'exposition de structure en acier nécessite généralement un contrôle acoustique modéré axé sur la clarté de la parole et la réduction du bruit de la circulation piétonnière. Les salles de sport nécessitent des classements NRC nettement plus élevés en raison des bruits d'impact intenses, des coups de sifflet et des rugissements de la foule. Les traitements acoustiques des installations sportives doivent résister à des niveaux de décibels plus élevés et à des gammes de fréquences plus larges sans se dégrader ni se délaminer du plafond.
Les nuages acoustiques suspendus offrent une autre solution pratique pour les grandes portées. Vous suspendez ces panneaux à la membrure inférieure des fermes de toit. Ils captent les ondes sonores réfléchies sur le sol dur avant qu’elles n’atteignent le platelage métallique du toit. Cette absorption en double passage abaisse considérablement le RT60. Vous devez vous assurer que le matériel de suspension comprend des œillets en néoprène. Les supports en fil rigide transmettront les vibrations des fermes directement dans les nuages acoustiques, les faisant trembler.
Les décideurs doivent naviguer dans l’analyse coûts-avantages des diverses méthodes de contrôle des vibrations. Équilibrer les exigences de portée avec la masse et la rigidité constitue un défi majeur. Les conceptions architecturales exigent souvent des travées claires et sans colonnes dans un complexe sportif en acier. Les exigences techniques imposent une rigidité structurelle suffisante pour empêcher le flottement du toit. L'ajout de masse améliore l'acoustique mais nécessite des fermes en acier plus lourdes et plus coûteuses pour supporter la charge morte.
Le contrôle du bruit et des vibrations entre les espaces est un autre facteur d’évaluation critique. Vous devez isoler le hall principal des zones adjacentes telles que les bureaux, les salles communautaires ou les salles de formation. Les fuites de bruit et de vibrations à travers les connexions structurelles partagées rendent ces espaces secondaires inutilisables. L'utilisation de murs à double montant, de joints de dilatation acoustiques et de planchers flottants dans les zones adjacentes permet de contenir l'énergie dans l'arène principale.
La saine gestion opérationnelle constitue une stratégie complémentaire. Les limiteurs de bruit électroniques sur les systèmes d’amplification sonore empêchent les sorties audio de déclencher une résonance structurelle. En plafonnant le niveau de décibels maximum à des basses fréquences spécifiques, les opérateurs protègent la structure physique de la fatigue acoustique. Tous les systèmes doivent respecter les codes internationaux du bâtiment (IBC) et les normes acoustiques spécifiques, telles que la norme ISO 3382, pendant la phase d'évaluation technique pour garantir une conformité totale.
Vous devez également évaluer les coûts du cycle de vie des systèmes d’amortissement. Les isolateurs à ressort et les coussinets en élastomère nécessitent une inspection et un remplacement périodiques. Lorsque vous calculez le budget d'une nouvelle installation, incluez les exigences d'accès pour la maintenance. Si un amortisseur de masse réglé se trouve dans une cavité de toit inaccessible, les équipes de maintenance l'ignoreront. En cas de défaillance, le toit commencera à vibrer excessivement, entraînant des coûts de réparation d'urgence qui dépassent de loin le prix d'une conception initiale appropriée.
Les points de défaillance courants lors de la construction et de l’installation compromettent l’ensemble de la stratégie de contrôle des vibrations. Les erreurs d'installation dans la retenue des équipements sont fréquentes. La « court-circuit » d'un système d'isolation se produit lorsque des connexions de conduits rigides ou des canalisations étanches contournent les isolateurs à ressort. Cela crée un chemin direct et rigide pour le transfert des vibrations dans le cadre en acier. Exiger une bonne exécution par l’entrepreneur et utiliser des connexions flexibles aux services publics sont des étapes essentielles pour éviter cet échec.
L'entretien à long terme des systèmes d'amortissement nécessite le strict respect des calendriers d'inspection. Les coussinets en élastomère et les supports à ressort se dégradent avec le temps en raison de l'exposition aux intempéries, des fluctuations de température et des charges dynamiques continues. Ne pas remplacer les isolateurs usés permet aux vibrations de réintégrer la structure. Cela accélère la fatigue du métal et annule les efforts d’ingénierie initiaux.
L'ingénierie contextuelle met en évidence l'importance des solutions personnalisées. Les besoins en matière de contrôle des vibrations pour une utilisation intensive d'une grande arène diffèrent considérablement de ceux d'une salle plus légère. magasin de détail préfabriqué. Les solutions structurelles disponibles dans le commerce échouent dans les environnements à forte contrainte et à grand volume. Les ingénieurs doivent concevoir des bordures d'isolation sur mesure et spécifier des matériaux d'amortissement de qualité industrielle pour gérer les forces dynamiques uniques présentes dans les installations sportives.
La vérification sur le terrain est la dernière étape pour atténuer les risques de mise en œuvre. Une fois que l’entrepreneur a installé les unités CVC et les traitements acoustiques, vous devez effectuer un test fonctionnel. Faites fonctionner tous les équipements mécaniques à pleine capacité. Utilisez des accéléromètres sur les fermes de toit pour mesurer le transfert de vibrations. Utilisez des sonomètres au sol pour vérifier les valeurs NC. Si le système échoue à ces tests sur le terrain, l'entrepreneur doit rectifier les courts-circuits avant l'ouverture de l'installation au public.
Le contrôle des vibrations du toit est une exigence fondamentale pour la longévité structurelle et le succès fonctionnel des installations métalliques de grande portée. Ignorer ces dynamiques conduit à une dégradation structurelle rapide, à des connexions desserrées et à une mauvaise utilisation. Une ingénierie appropriée isole les charges mécaniques, atténue l’énergie acoustique et protège l’enveloppe du bâtiment. Pour garantir des performances à long terme, suivez ces étapes concrètes :
Lancer une étude de faisabilité acoustique complète avant de finaliser les aménagements architecturaux ou les détails en acier.
Effectuer un audit des vibrations mécaniques sur tous les équipements de toiture proposés afin de spécifier les bordures d'isolation et les supports à ressorts appropriés.
Exiger une surveillance stricte de l’installation pour éviter les courts-circuits des systèmes d’isolation mécanique pendant la phase de construction.
Effectuez des tests de vérification sur le terrain avec des accéléromètres et des sonomètres avant de signer l'installation mécanique finale.
R : Une bordure d'isolation contre les vibrations est un cadre de montage spécialisé qui découple l'équipement CVC du toit. Il empêche les vibrations mécaniques continues de se transférer dans la structure du bâtiment, ce qui entraîne des problèmes de bruit et une fatigue structurelle au fil du temps.
R : Vous réduisez l'écho en utilisant des matériaux absorbants, des traitements acoustiques pulvérisés de haute épaisseur directement sur le platelage métallique et des déflecteurs acoustiques suspendus. Ces éléments captent les ondes sonores et réduisent considérablement le temps de réverbération global dans l’espace.
R : Oui. Des vibrations continues et non contrôlées entraînent une fatigue du métal, des fixations structurelles desserrées et des joints d'étanchéité compromis. Au fil du temps, cette contrainte dynamique réduit considérablement la durée de vie de la toiture et de la charpente métallique porteuse.
R : Le bruit aérien est un son qui se propage dans l'air, comme les acclamations de la foule ou la musique. Le bruit solidien est une vibration se propageant directement à travers des matériaux de construction solides, comme le bourdonnement d'une unité CVC. Ils nécessitent des stratégies d’atténuation totalement différentes.
R : Le contrôle du bruit entre les espaces fait référence aux méthodes architecturales et structurelles utilisées pour empêcher le son et les vibrations de se propager entre la salle de sport principale et les espaces adjacents plus calmes, tels que les salles de classe, les bureaux administratifs ou les studios de fitness.
R : L'intégration d'un platelage acoustique, de finitions pulvérisées et de supports d'isolation mécanique pendant la phase de construction initiale est nettement plus rentable et structurellement efficace que de tenter de résoudre les problèmes plus tard avec des rénovations coûteuses.
R : Le cisaillement du vent et le flottement aérodynamique provoquent une résonance sympathique dans les toits à grande portée. La surface massive agit comme une voile, captant les charges de vent qui induisent des vibrations à basse fréquence. Cela nécessite un raidissement structurel spécifique et une conception aérodynamique pour atténuer efficacement.
