Traiter les services de mécanique, d'électricité, de plomberie et de traitement après coup dans la construction industrielle introduit de graves risques financiers et opérationnels. Lorsque l'acheminement des services publics est retardé jusqu'aux étapes ultérieures d'un projet, les propriétaires d'installations sont confrontés à des coûts élevés de rénovation structurelle, à une intégrité compromise du bâtiment et à des calendriers de mise en service considérablement retardés. Les installations industrielles nécessitent le passage de conduites de services publics lourdes, dynamiques et dangereuses, telles que des conduites de vapeur à haute pression, d'air comprimé, d'électricité à haute tension et de produits chimiques. Forcer ces systèmes complexes à travers un cadre structurel rigide sans coordination précoce compromet les limites de charge et perturbe l'efficacité du flux de travail.
Une coordination réussie des services publics nécessite d'intégrer la planification spatiale, la gestion des charges et la détection des conflits directement dans la phase primaire d'ingénierie structurelle bien avant le début de la fabrication de l'acier. En répondant aux exigences des services publics parallèlement à la conception structurelle initiale, les équipes d'ingénierie conçoivent des chemins de charge appropriés, désignent des couloirs de routage clairs et éliminent les conflits spatiaux. Cette approche proactive garantit que l'installation fonctionne en toute sécurité, peut accueillir des équipements lourds sans contraintes structurelles et maintient la flexibilité requise pour les futures expansions de production.
L'intégration précoce du BIM n'est pas négociable : l'utilisation de la modélisation 3D pour la détection des conflits entre la structure en acier et les couloirs de services publics évite des modifications coûteuses sur site.
Les marges de charge structurelle doivent tenir compte des contraintes dynamiques des services publics : les supports de canalisations et les services publics suspendus introduisent des charges mortes, sous tension et de dilatation thermique qui doivent être calculées dans la conception du cadre principal.
Les dégagements des grues dictent le routage aérien : dans les installations utilisant la manutention de matériaux lourds, les voies des services publics doivent être strictement séparées des enveloppes opérationnelles des grues pour garantir la sécurité et la conformité.
L'évolutivité nécessite des couloirs de services dédiés : la conception avec une capacité excédentaire de 20 à 30 % dans les supports de canalisations et les tranchées souterraines évite de futurs goulots d'étranglement opérationnels.
Une coordination efficace des services publics commence bien avant que la première colonne en acier ne soit érigée. L’évaluation du site avant la construction et l’autorisation constituent la base de toutes les décisions de tracé ultérieures. Les équipes d'ingénierie effectuent des études de terrain approfondies à l'aide de radars à pénétration de sol (GPR) et de techniques de spéléologie pour marquer les lignes électriques souterraines existantes. Ils planifient des voies d'accès sécurisées pour les équipements de construction lourds et obtiennent les permis municipaux avant le début du coulage des fondations. L’incapacité à cartographier les infrastructures souterraines existantes entraîne des ruptures de conduites d’eau ou des coupures d’alimentation électrique pendant l’excavation, ce qui arrête complètement la construction et entraîne des coûts d’assainissement massifs.
Définir la portée exacte des utilités industrielles est la prochaine étape. Un moderne bâtiment d'usine sidérurgique nécessite un réseau complexe de systèmes pour fonctionner. Cela comprend généralement une distribution d'énergie électrique triphasée de 480 V, des conduits CVC robustes, des conduites d'air comprimé fonctionnant à 120 PSI ou plus, des alimentations en eau de procédé réfrigérée, de la vapeur haute pression, un drainage industriel, des systèmes de dépoussiérage et des commandes d'automatisation basse tension. Chacun de ces systèmes présente des caractéristiques physiques, des profils de poids et des exigences de sécurité distincts qui déterminent où ils peuvent être acheminés en toute sécurité au sein de l'installation.
Nous définissons une coordination réussie à travers des critères stricts et mesurables. Lorsque ces critères sont remplis, l’installation fonctionne sans problème dès le premier jour sans nécessiter de modifications sur le terrain.
Zéro conflit structurel lors de l’installation des éléments en acier primaires et secondaires.
Des itinéraires de manutention optimisés qui ne sont pas obstrués par des tuyaux bas ou des chutes de conduits.
Points de maintenance hautement accessibles pour les ingénieurs des installations, éliminant le besoin d'entrer dans un espace confiné lorsque cela est possible.
Adhésion totale aux codes de sécurité locaux et internationaux concernant la ségrégation des matières dangereuses.
Le coût d’un mauvais alignement est élevé. Une mauvaise planification oblige les entrepreneurs sur place à effectuer des modifications non autorisées sur le terrain, telles que la découpe de trous dans les âmes des poutres porteuses principales pour y faire passer les tuyaux. Cela détruit l’intégrité structurelle de la charpente en acier et annule les garanties techniques. Des menuiseries mal placées obstruent le passage des chariots élévateurs, créant des goulots d'étranglement permanents dans le flux de travail et augmentant le risque de collision de véhicules avec des infrastructures électriques ou chimiques sous tension.

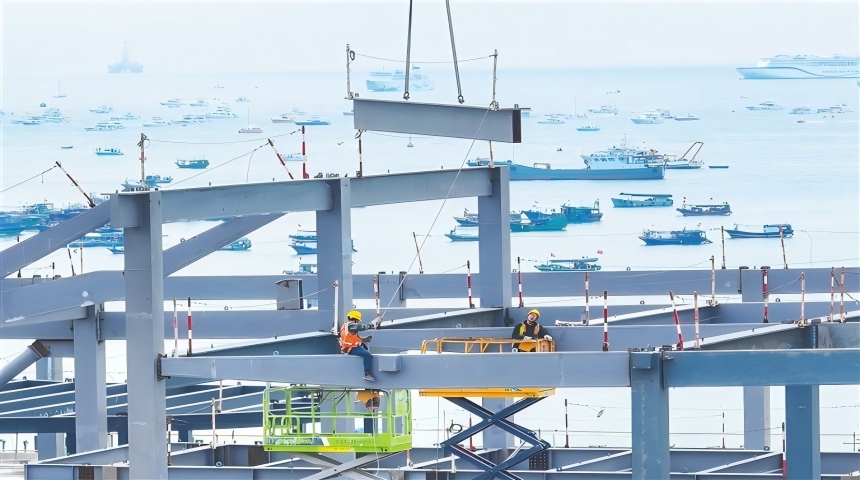

La base du tracé des services publics réside dans la disposition structurelle principale. L'optimisation de la grille de colonnes dicte les chemins disponibles pour les collecteurs de services publics principaux et les embranchements secondaires. L'espacement et la disposition des colonnes primaires déterminent la longueur des canalisations de services publics sans support. Une grille de colonnes plus large, telle qu'un espacement des baies de 50 pieds, offre un espace au sol plus ouvert pour la fabrication, mais nécessite des poutres en acier plus lourdes et plus profondes pour supporter la portée accrue des supports de tuyaux utilitaires. Cette disposition en grille influence directement l'efficacité du flux de travail, le placement des équipements et la vitesse de manutention des matériaux, ainsi que le routage des services publics.
L'intégration de supports de canalisations et de structures de support nécessite l'ingénierie de routes structurelles primaires dédiées aux services publics. Les normes industrielles dictent une hiérarchie verticale stricte au sein de ces supports à tubes. Les lignes utilitaires plus légères, telles que les chemins de câbles électriques et les canalisations d'air comprimé de petit diamètre, sont organisées aux étages supérieurs. Les lignes de traitement plus lourdes, les tuyaux remplis de liquide de grand diamètre et les alimentations chimiques dangereuses sont sécurisées aux niveaux inférieurs. Cette hiérarchie abaisse le centre de gravité du rack et garantit qu'aucune fuite de liquide potentielle ne s'écoule sur les conduits électriques. La séparation des lignes de traitement des lignes de services publics standard est une exigence de sécurité fondamentale appliquée par le Code national de l'électricité (NEC) et d'autres organismes de réglementation.
Calcul des capacités de charge dans un Usine sidérurgique de section H implique des mathématiques structurelles complexes. Les colonnes et poutres à section en H sont très efficaces pour supporter des charges verticales, mais l'introduction de tuyaux lourds remplis de liquide ajoute des charges mortes importantes qui doivent être prises en compte lors des détails initiaux de l'acier. Les brides et les âmes des profilés en H doivent être dimensionnées pour éviter toute déformation sous le poids continu de ces systèmes suspendus. Les ingénieurs ne peuvent pas simplement accrocher des milliers de livres de tuyaux en acier Schedule 40 remplis d'eau à des pannes de toit standard ; les charges doivent être transférées aux cadres rigides primaires.
Au-delà des charges statiques, les ingénieurs calculent les charges dynamiques. Les équipements CVC introduisent des vibrations mécaniques continues dans le cadre en acier, ce qui provoque une fatigue des boulons de connexion au fil du temps. Les systèmes de plomberie subissent des effets de coups de bélier : des pics de pression soudains qui créent de violentes secousses physiques à travers le réseau de canalisations. Les conduites de vapeur subissent une dilatation et une contraction thermiques extrêmes, nécessitant des boucles de dilatation et des supports coulissants qui transfèrent les forces latérales dans la structure en acier primaire sans provoquer de déformation ou de cisaillement des poutres.
Classifications des charges des services publics et impacts structurels
| Type de charge | Exemples de sources | Impact structurel | Atténuation technique |
|---|---|---|---|
| Charge morte statique | Tuyaux remplis de liquide, chemins de câbles lourds, vannes en fonte | Force continue vers le bas provoquant une déviation du faisceau | Augmentation des poutres primaires à section H, réduisant ainsi les distances de portée entre les supports |
| Charge vibratoire dynamique | Compresseurs d'air, unités CVC sur toit, pompes lourdes | Contrainte cyclique conduisant à la fatigue des boulons et à la fissuration des soudures | Installation de coussinets d'isolation en néoprène, de supports à ressort et de contreventements |
| Charge de dilatation thermique | Conduites de vapeur haute pression, conduites d'eau chaude | Forces de poussée latérales lorsque les tuyaux s'allongent et se contractent | Conception de boucles d'expansion, utilisant des patins coulissants sur des supports en acier de construction |
| Charge en direct | Personnel d'entretien sur les passerelles, accumulation de neige sur le toit | Poids variable qui change en fonction de facteurs environnementaux ou opérationnels | Application de facteurs de sécurité aux calculs de charge, renforcement des liaisons avec les plates-formes d'accès |
L’intégration d’équipements de manutention aériens introduit des limitations spatiales strictes. Les exigences de dégagement pour les ponts roulants dictent toute la stratégie d'acheminement des services publics de niveau supérieur dans un atelier d'acier avec grue opérations. Les ingénieurs établissent des zones « à exclure » absolues au-dessus, en dessous et directement à côté des poutres du chemin de roulement de la grue. L'enveloppe opérationnelle de la grue comprend la hauteur maximale du palan, le balancement latéral des charges suspendues et l'accès de maintenance requis pour le pont roulant. Les services publics acheminés trop près de ces zones risquent des collisions catastrophiques lors des opérations de levage quotidiennes. Les directives OSHA et CMAA imposent des dégagements verticaux et horizontaux spécifiques qui ne peuvent être compromis.
Il est tout aussi essentiel de protéger les livraisons de services publics de la logistique au niveau du sol. Les lignes électriques doivent éventuellement descendre du plafond pour se connecter aux machines au niveau du sol. La coordination de ces chutes verticales autour des zones d'entrepôt, des quais de chargement et des itinéraires des chariots élévateurs nécessite une planification précise des étages. Des listes déroulantes de services publics mal placées créent de graves risques de collision. Pour protéger cette infrastructure des collisions de véhicules, les ingénieurs utilisent des itinéraires stratégiques qui épousent les colonnes. Ils placent les tuyaux verticaux directement contre l'âme des lourdes colonnes en H, cachant ainsi efficacement les tuyaux dans le profil de l'acier. Pour les chutes exposées, les entrepreneurs installent des bornes à impact robustes en acier Schedule 80 ancrées profondément dans la dalle de béton.
L'acheminement de l'alimentation et des commandes en toute sécurité autour des équipements en mouvement nécessite du matériel spécialisé. L’alimentation électrique de la grue est gérée via des systèmes de guirlandes ou des barres conductrices rigides parallèles aux poutres de roulement. Les services publics à l’échelle de l’installation doivent rester isolés en toute sécurité de ces charges électriques en mouvement. Il est nécessaire d'isoler les commandes d'automatisation basse tension et les câbles de données des alimentations électriques haute tension. Leur fonctionnement en parallèle sans séparation physique adéquate induit des interférences électromagnétiques (EMI), qui corrompent les signaux de données et perturbent les processus de fabrication automatisés. Les ingénieurs exigent que les lignes de données et électriques se croisent à des angles de 90 degrés si elles doivent se croiser.
L’atténuation des vibrations est une exigence d’ingénierie spécialisée dans les bâtiments de grues. Les vibrations structurelles provoquées par le démarrage, l'arrêt et le déplacement de ponts roulants lourds se transfèrent directement à travers la charpente en acier jusqu'aux conduites de services publics suspendues. Les colliers de serrage rigides standard échouent sous une charge cyclique continue, entraînant des ruptures de tuyaux et des temps d'arrêt des installations. Les ingénieurs spécifient du matériel de montage isolant les vibrations, tel que des supports à ressort, des coussinets en néoprène et des renforts anti-oscillations, pour éviter les ruptures de fatigue dans les joints de tuyaux et garantir la sécurité du réseau électrique pendant les opérations industrielles lourdes.
Déterminer s'il faut acheminer les services publics sous la dalle ou les suspendre à la structure du toit implique d'importants compromis techniques. Chaque méthode présente des avantages distincts et des réalités de mise en œuvre qui ont un impact sur les délais de construction, les charges structurelles et l'accès à la maintenance à long terme.
Comparaison des stratégies de routage
| Stratégie de routage | Types d'utilitaires idéaux | Principaux avantages | Inconvénients majeurs |
|---|---|---|---|
| Tranchées souterraines | Drainage lourd, alimentations haute tension, produits chimiques dangereux | Aucun impact sur les charges structurelles aériennes, esthétique propre du sol de l'usine | Très rigide une fois le béton coulé, accès de maintenance complexe et coûteux |
| Suspension aérienne | Air comprimé, CVC, vapeur, câbles de données, eau de traitement | Inspection visuelle facile, hautement modulaire pour des modifications futures | Augmente la contrainte structurelle sur le cadre en acier, nécessite une coordination stricte du dégagement de la grue |
Les tranchées souterraines et la coordination des fondations nécessitent de finaliser la disposition des services publics avant le coulage de la dalle de béton. Cette stratégie est très efficace pour le drainage industriel lourd, les alimentations électriques haute tension permanentes enfermées dans des conduits en béton et les produits chimiques de traitement spécifiques qui présentent un risque grave en cas de fuite par le haut. Les risques sont importants. Une fois le béton durci, la disposition des services publics est définitivement fixée. Toute modification future nécessitera une découpe, une tranchée et un recoulage destructeurs du béton. Les tranchées profondes doivent être conçues avec soin pour éviter de saper les fondations structurelles principales. L’accès aux canalisations souterraines pour l’entretien de routine nécessite des protocoles d’entrée dans des espaces confinés, ce qui augmente les coûts opérationnels.
Les systèmes suspendus aériens utilisent la ferme de toit ou la charpente en acier secondaire pour supporter le réseau de services publics. Il s’agit de la méthode privilégiée pour acheminer l’air comprimé, l’eau de traitement et les plateaux électriques plus légers. Le principal avantage du routage aérien est l’accessibilité ; les équipes de maintenance inspectent, réparent ou modernisent les lignes à l’aide d’ascenseurs aériens standard sans perturber l’usine. Le principal inconvénient est la contrainte structurelle accrue exercée sur le structure métallique industrielle. La charpente du toit doit être agrandie pour supporter le poids combiné des services publics, des charges de neige et du soulèvement du vent, augmentant ainsi le tonnage initial et le coût de la charpente en acier. Les ingénieurs utilisent souvent la membrure inférieure des fermes de toit pour supporter ces charges, ce qui nécessite des calculs précis des charges ponctuelles.
La construction industrielle moderne s'appuie fortement sur la technologie des jumeaux numériques pour éviter les conflits physiques sur le chantier. La détection des conflits à l'aide de la modélisation des informations du bâtiment (BIM) permet aux ingénieurs en structure de superposer des schémas utilitaires 3D détaillés directement sur le modèle de fabrication en acier. Les algorithmes logiciels analysent automatiquement le modèle combiné pour identifier les conflits spatiaux, tels qu'un conduit CVC de 12 pouces croisant une traverse primaire en acier ou un chemin de câbles violant une zone de dégagement d'une grue. La résolution de ces conflits pratiquement avant que l'acier ne soit coupé et soudé élimine le besoin de modifications coûteuses et fastidieuses sur le terrain et garantit que chaque pénétration de tuyau est conçue et renforcée en usine.
L'intégration de supports de support utilitaires préfabriqués représente un changement majeur vers la fabrication hors site (OSM). Au lieu d'assembler des réseaux de canalisations complexes pièce par pièce à des altitudes élevées, des sections entières de racks utilitaires sont construites, soudées et testées dans un environnement d'usine contrôlé. Ces modules sont ensuite expédiés sur le site et mis en place sous forme d'unités complètes. Cette méthode réduit les risques liés aux travaux en hauteur et accélère le calendrier d’installation.
La mise en œuvre d’OSM nécessite une coordination rigoureuse. Les équipes d'ingénierie calculent le dimensionnement du transport pour garantir que les modules s'adaptent aux remorques à plateau standard et respectent les restrictions de largeur d'autoroute. L'ingénierie des points de levage est obligatoire ; les racks doivent être conçus avec des barres d'écartement et des oreilles de levage conçues pour résister aux contraintes liées au levage par des grues sans plier ni casser les tuyaux internes. La planification des voies d'accès aux équipements d'installation doit être finalisée dès le début, en garantissant que les grues disposent de la portée et de l'espace au sol nécessaires pour manœuvrer les modules dans le atelier de structure métallique. L'intégration de ces modules préfabriqués accélère les délais globaux du projet et améliore considérablement le contrôle qualité des soudures des services publics.
La conception des services industriels doit respecter des codes de sécurité stricts concernant la séparation des lignes dangereuses. Les lentilles d'évaluation conformes aux normes de l'industrie imposent la séparation physique des systèmes incompatibles. Les conduites de gaz combustible ne doivent jamais partager un couloir de passage confiné avec des câbles électriques haute tension en raison du risque d'arc électrique déclenchant une explosion. Les conduites d’eau principales de grande capacité doivent être acheminées en dessous et à l’écart des appareillages électriques critiques pour éviter les courts-circuits catastrophiques en cas de rupture de canalisation. Une séparation appropriée garantit que les pannes localisées ne se transforment pas en catastrophes à l’échelle de l’installation. Dans les environnements de classe I, division 2, des raccords antidéflagrants et des distances de routage strictes sont légalement requis.
L'accessibilité et les autorisations d'entretien sont des exigences de sécurité non négociables. La conception de passerelles, de plates-formes d'accès et de zones de dégagement sécurisées autour des carrefours critiques permet au personnel de maintenance d'effectuer des inspections de routine en toute sécurité. Ces plates-formes doivent être conçues pour être reliées à la structure en acier principale sans gêner les opérations en usine ni réduire la hauteur libre requise pour la circulation des chariots élévateurs. L'OSHA et les normes de sécurité internationales dictent des hauteurs de garde-corps, des types de grilles, des plinthes et des capacités de charge spécifiques pour ces points d'accès de maintenance. Les ingénieurs doivent calculer la charge utile de plusieurs travailleurs et de leurs outils occupant ces plates-formes simultanément.
Concevoir pour l’expansion des capacités transforme la coordination des services publics d’un coût de construction en un investissement stratégique. Les installations industrielles conservent rarement le même schéma de production pendant toute leur durée de vie. Encadrer la décision de sur-ingénierie des supports des services publics permet à l’installation de s’adapter aux demandes du marché. En laissant de l'espace physique sur les supports de canalisations aériens et en concevant l'acier primaire avec un tampon de charge de 15 à 20 %, les propriétaires d'installations peuvent ajouter de nouvelles lignes de production, mettre à niveau les systèmes CVC ou installer des canalisations de traitement plus lourdes à l'avenir sans nécessiter un bâtiment complètement nouveau ou des renforts structurels coûteux. L'installation de tés à brides vierges sur les collecteurs principaux et l'installation de conduits de rechange pendant la construction initiale permettent d'économiser des centaines de milliers de dollars lors des phases d'expansion futures.
La coordination des services publics est une exigence fondamentale en matière d’ingénierie structurelle qui dicte la viabilité, la sécurité et l’efficacité à long terme de l’installation. Forcer des lignes électriques lourdes, vibrantes et dangereuses dans un cadre en acier qui n'a pas été conçu pour les supporter entraîne une fatigue structurelle, des goulots d'étranglement opérationnels et de graves risques pour la sécurité. L'intégration de la planification spatiale des services publics et de la gestion des charges dans la phase initiale de détail de l'acier garantit une installation transparente et un environnement industriel robuste.
Lors de la sélection des partenaires de fabrication, les responsables des achats et des projets évaluent les fournisseurs de bâtiments en acier en fonction de leurs capacités techniques. Donnez la priorité aux fabricants possédant une expertise interne en matière de détection des conflits BIM, une expérience éprouvée en ingénierie de charge dynamique et une volonté démontrée de collaborer directement avec les entrepreneurs MEP au cours des premières phases de rédaction.
Pour garantir une exécution réussie du projet, suivez les étapes suivantes :
Lancez une évaluation complète de la charge des services publics avec vos ingénieurs MEP avant de finaliser le tonnage de l’acier de construction.
Demandez un modèle 3D préliminaire de détection des collisions au fabricant d'acier pour vérifier tous les dégagements des grues et les couloirs de services publics.
Établissez une hiérarchie verticale stricte pour les supports de canalisations et imposez la séparation physique des lignes de traitement dangereuses des services électriques standard.
Concevez une zone tampon de charge d'au moins 15 % dans les fermes de toit principales et les grilles de colonnes pour répondre aux futures expansions de production.
R : Le calcul des charges structurelles nécessite de combiner les charges mortes statiques des tuyaux, conduits et plateaux de support avec les charges dynamiques des fluides ou gaz internes. Les ingénieurs doivent également prendre en compte les charges dynamiques, qui incluent la dilatation thermique des conduites de vapeur à haute température, les pics de pression des coups de bélier dans la plomberie et les vibrations mécaniques continues des équipements CVC.
R : Oui, mais uniquement dans le cadre de limitations techniques strictes. Les pénétrations à travers l'âme d'une poutre en acier doivent être pré-conçues, calculées avec précision pour la contrainte de cisaillement et renforcées avec des plaques d'acier lors de la fabrication en usine. La découpe non autorisée des âmes de poutres sur place par des entrepreneurs sur place compromet gravement l'intégrité structurelle et est strictement interdite.
R : Les autorisations sont dictées par les directives de l'OSHA et de la CMAA. En règle générale, un dégagement vertical minimum de 3 à 6 pouces est requis au-dessus du point le plus élevé de la grue, avec un dégagement latéral d'au moins 2 à 3 pouces par rapport aux poutres de roulement. Les lignes électriques à haute tension nécessitent des zones de protection beaucoup plus grandes pour éviter les arcs électriques.
R : La modélisation des informations du bâtiment (BIM) est essentielle pour une détection précise des conflits. En superposant des schémas utilitaires 3D sur les détails de la structure en acier, les ingénieurs identifient visuellement et résolvent les conflits spatiaux avant le début de la fabrication. Cela évite des reprises coûteuses sur site, garantit des détails de fabrication précis et accélère le calendrier global de construction.
R : Le choix dépend du type de service public. Les tranchées souterraines sont idéales pour les drainages lourds, les alimentations haute tension permanentes et les produits chimiques dangereux, même si elles manquent de flexibilité. Le routage aérien est préféré pour les lignes de traitement à air comprimé, à vapeur et faciles à entretenir, offrant une grande flexibilité mais nécessitant que la structure en acier supporte des charges suspendues plus lourdes.
