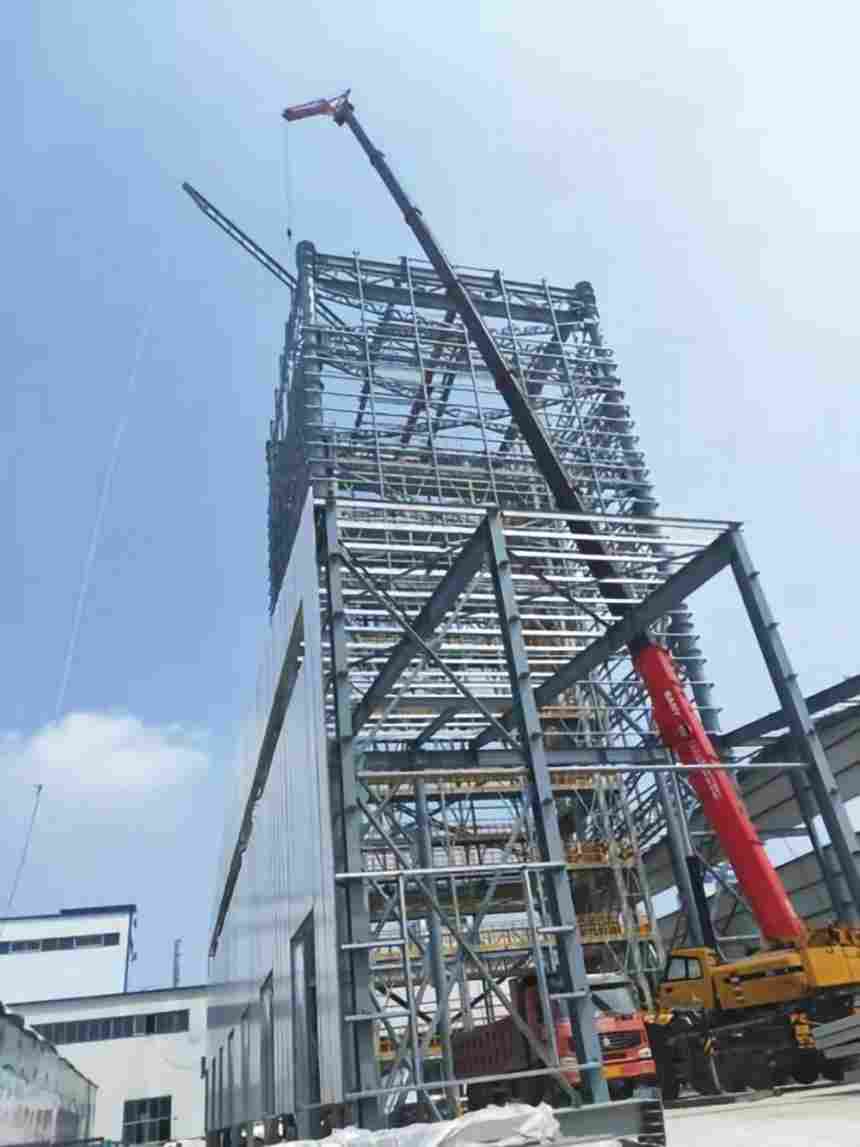

L'intégration des ouvertures de plancher dans une installation à plusieurs étages crée une tension structurelle immédiate. Les exigences opérationnelles exigent de l'espace pour les cages d'escalier, les descentes d'équipement, les gaines de CVC et les monte-charges. L'intégrité structurelle du bâtiment repose sur des systèmes de plancher continus pour gérer les lourdes charges et maintenir la stabilité. Équilibrer ces besoins concurrents nécessite de la précision et une compréhension approfondie de la mécanique des structures.
Les pénétrations imprévues dans le sol présentent un grave problème opérationnel. Couper dans un plancher sans surveillance technique perturbe les chemins de charge établis et compromet l'action du diaphragme de la dalle. Cela introduit de graves responsabilités en matière de sécurité pendant les phases de montage et de modernisation. Un système de plancher compromis entraîne des défaillances localisées, une déflexion excessive et des retards opérationnels importants.
Les gestionnaires d’installations et les entrepreneurs doivent adopter un cadre systématique. L'évaluation des modifications structurelles, la sélection des techniques de charpente appropriées et le maintien d'une stricte conformité en matière de sécurité sont des étapes obligatoires. La coordination précoce des exigences architecturales avec les détails en acier primaire garantit que l'installation reste sûre et pleinement opérationnelle.
Continuité structurelle : les ouvertures de plancher doivent être conçues pour redistribuer les charges sans dépasser les limites de déflexion, ce qui nécessite souvent une garniture de poutre en acier supplémentaire, des angles de bord ou un étaiement temporaire.
Systèmes anciens ou modernes : les bâtiments industriels existants peuvent utiliser des tabliers métalliques composites ou des systèmes d'arcs en maçonnerie segmentaires anciens avec tirants ; les deux nécessitent des approches de renforcement distinctes.
Considérations relatives à la charge dynamique : les installations utilisant des machines lourdes ou des ponts roulants nécessitent une évaluation spécialisée pour éviter la fatigue et le transfert de vibrations autour des diaphragmes de plancher compromis.
Mandats de sécurité stricts : Le respect des normes de protection contre les chutes (par exemple, OSHA et Cal/OSHA Titre 8 Section 1635) utilisant des garde-corps standard, des couvertures physiques ou des systèmes de barricades à cônes et barres (CBB) conformes n'est pas négociable.
Coordination précoce : L'intégration des exigences d'ouverture architecturales avec les principaux détails de la structure en acier évite des rénovations coûteuses et des temps d'arrêt opérationnels.
Définir une ouverture d'étage réussie est la première étape de tout projet de modification. Le succès signifie maintenir l'intégrité structurelle d'origine du structure métallique industrielle, atteignant zéro incident de sécurité pendant la construction et garantissant zéro interférence avec les flux de travail opérationnels en cours. Toute pénétration ne respectant pas ces critères représente un échec dans la coordination structurelle.
L’une des principales préoccupations lors de la création d’ouvertures est la perturbation de l’action du diaphragme. Les planchers en béton sur platelage métallique agissent comme un diaphragme horizontal massif. Ce diaphragme transfère les charges latérales, telles que les forces éoliennes ou sismiques, au système résistant aux forces latérales. L’introduction de grandes ouvertures dans cette surface continue coupe ces chemins de charge. Les sections de plancher restantes subissent des contraintes accrues, nécessitant une analyse pour garantir qu'elles ne se brisent pas sous la pression latérale.
Les flèches accumulées présentent un autre risque, en particulier dans les zones de charpente sans poteaux. La création de grandes ouvertures pour les monte-charges ou les chutes d'équipement lourd dans des zones de grande portée modifie le comportement du sol sous les charges gravitationnelles. Sans calculs précis de flèche et sans renforcement adéquat, le sol autour de l’ouverture s’affaisse. Cette déflexion accumulée endommage les finitions architecturales, désaligne les rails de guidage des ascenseurs et crée des surfaces inégales entravant la manutention des matériaux.
L’évaluation de l’ampleur de la pénétration dicte la réponse. Les petites pénétrations pour les tuyaux de plomberie ou les conduits électriques ont un impact minimal sur la grille structurelle globale. Ils sont logés avec des renforts localisés. Les ouvertures structurelles majeures pour les escaliers ou les trappes d'équipement nécessitent une refonte complète de la charpente environnante. Vous devez comparer les dimensions de l'ouverture proposée avec la grille structurelle existante pour déterminer le niveau d'intervention.
| Type d'ouverture | Taille typique | Impact structurel | Renforcement requis |
|---|---|---|---|
| Pénétration des tuyaux | Moins de 12 pouces | Perturbation minimale du diaphragme | Réparation localisée du pont ou petits angles de bord |
| Arbre CVC | 12 à 48 pouces | Modification modérée du chemin de charge | Garniture de poutre en acier et angles de périmètre |
| Ascenseur de fret | Plus de 48 pouces | Sévère rupture du diaphragme | Poutres complètes, connexions de moment et étaiement |
Avant le début de la découpe, un audit approfondi de la grille structurelle existante ou prévue est obligatoire. Vous cartographiez méticuleusement les charpentes, en vous concentrant sur l'orientation, la taille et l'espacement des poutres principales et des solives secondaires. Comprendre comment ces éléments interagissent permet aux ingénieurs de déterminer où les ouvertures peuvent être placées avec le moins de perturbations possible sur les chemins de charge existants dans le bâtiment d'usine sidérurgique.
La typologie de construction du plancher influence fortement la stratégie de renforcement. Les systèmes modernes utilisent des configurations standard de tablier en béton sur métal. Ceux-ci sont simples à analyser et à renforcer à l’aide de formes en acier standard. Les systèmes existants nécessitent une approche prudente. Les configurations historiques comportent des arcs de maçonnerie segmentaires s'étendant entre des poutres en acier adjacentes. Ces systèmes reposent entièrement sur l'action de l'arc et sur des tirants internes pour résister à la tension. Couper une arche de maçonnerie sans stabilisation spécialisée ni attaches temporaires provoque un effondrement immédiat de la section du plancher.
Lors de l'évaluation d'un Usine sidérurgique de section H, les caractéristiques portantes spécifiques des poteaux et des poutres dictent les options de charpente. L'orientation des âmes et des brides en section H détermine l'endroit où les connexions peuvent être réalisées en toute sécurité. Les ingénieurs analysent la façon dont les nouveaux éléments de charpente se fixent aux sections en H existantes, garantissant que les connexions supportent les forces de cisaillement et de moment transférées sans surcharger l'acier d'origine.
Effectuer une étude physique de l'emplacement d'ouverture proposé pour vérifier les conditions telles que construites par rapport aux dessins existants.
Identifiez le calibre et le profil exacts du tablier métallique existant.
Localisez toutes les poutres principales, les solives secondaires et les connexions existantes dans un rayon de 20 pieds de la coupe proposée.
Effectuez des tests non destructifs pour localiser les conduits encastrés ou les câbles de post-tension dans la dalle de béton.
Calculez la capacité requise des nouvelles poutres de toit en fonction des charges mortes et vives redistribuées.
Le recalcul des charges est une exigence technique non négociable. Vous tenez compte des charges mortes localisées introduites par la nouvelle charpente en acier, les angles de bord et les bordures en béton. Vous recalculez les surcharges en fonction de la circulation attendue des piétons ou des équipements autour du périmètre de la nouvelle ouverture. Ces charges recalculées garantissent que les poutres intactes adjacentes ont la capacité de supporter le système de plancher modifié.
Encadrer une ouverture en toute sécurité nécessite des interventions structurelles spécifiques. L'objectif principal est de rediriger les charges qui auraient été supportées par la section de plancher retirée vers les éléments structurels adjacents et intacts. Ceci est réalisé grâce à une combinaison de charpente supplémentaire, de support de bord et de conception de connexion soignée.
L'application technique la plus courante consiste à ajouter des garnitures de poutres en acier pour les ouvertures verticales et à utiliser des cornières structurelles en acier autour des bords. La garniture de poutre en acier agit comme un linteau, s'étendant entre les solives ou les poutres existantes pour encadrer le nouveau vide. Les cornières structurelles en acier sont soudées ou boulonnées autour du périmètre du tablier coupé. Ces angles soutiennent les bords coupés du tablier métallique et transfèrent les charges verticales directement dans les nouvelles poutres de toit et dans la charpente intacte adjacente.
Un étaiement temporaire est requis pendant le processus de découpe et de charpente pour les grandes ouvertures. Une matrice de décision stricte détermine quand un étaiement est nécessaire pour éviter un effondrement localisé ou une déformation permanente du tablier avant que le nouvel acier ne soit complètement installé. Dans les zones de charpente sans poteaux, les déflexions accumulées autour des grandes ouvertures nécessitent des calculs complets des charges terrestres. L'étaiement supporte le poids propre du plancher et les charges vives de construction jusqu'à ce que les nouvelles connexions structurelles soient complètes et entièrement porteuses.
Renforcer un atelier d'acier avec grue les opérations nécessitent une évaluation spécialisée. Les ponts roulants introduisent des charges dynamiques uniques et des vibrations importantes dans la charpente du bâtiment. Les ouvertures au sol dans ces environnements perturbent la capacité du diaphragme à amortir ces forces. L'encadrement autour de l'ouverture nécessite des connexions de moment améliorées et des détails résistants à la fatigue. Cela empêche la propagation des fissures provoquées par les vibrations à proximité des angles d'ouverture et garantit la stabilité à long terme du système de plancher sous contrainte dynamique.
Le paysage réglementaire régissant les ouvertures d’étage est strict. L'OSHA fédéral et les autorités régionales, telles que Cal/OSHA Title 8 Section 1635, imposent des protocoles de protection rigoureux pour les sols ouverts, les trous dans le sol et les ouvertures pendant la phase de montage en acier. Le non-respect de ces normes entraîne des sanctions sévères et expose les travailleurs à un risque immédiat de chute mortelle.
Les systèmes de protection physique constituent la principale défense contre les risques de chute. Des systèmes de garde-corps standard doivent être mis en œuvre pour toute ouverture de plancher située à 4 pieds ou plus au-dessus des niveaux inférieurs adjacents. Un système de garde-corps conforme se compose d'un rail supérieur, d'un rail intermédiaire et d'une plinthe pour empêcher les outils et les matériaux de tomber sur les travailleurs en dessous. Ces rails doivent résister à des exigences spécifiques de force latérale sans rupture.
Des systèmes de barricades à cônes et à barres (CBB) peuvent être utilisés, à condition qu'ils répondent à des normes de conformité strictes. La réglementation impose que les cônes soient solidement reliés les uns aux autres à l'aide de barres rigides. Ces systèmes doivent être maintenus à des distances maximales et minimales réglementées autour de l’ouverture du sol pour garantir qu’ils fournissent une barrière visuelle et physique efficace. Lorsque les ouvertures sont laissées sans surveillance par le personnel de montage en acier, les couvertures physiques deviennent obligatoires. Ces couvertures doivent être sécurisées, résistantes à la charge pour supporter au moins deux fois le poids des employés, de l'équipement et des matériaux qui peuvent leur être imposés, et clairement marquées du mot « TROU » ou « COUVERTURE ».
Les risques de mise en œuvre liés aux ouvertures de plancher sont importants. Les ouvertures sans surveillance et mal gardées représentent d’énormes risques de responsabilité. Les protocoles opérationnels doivent être strictement appliqués lorsque le personnel de montage en acier travaille activement dans la zone. Cela comprend des procédures d'arrimage obligatoires, des zones d'accès restreint et une surveillance continue de la sécurité pour garantir qu'aucun travailleur n'est exposé à un bord non protégé à tout moment.
La coordination des ouvertures d'étage comporte des risques d'exécution importants, liés principalement à l'enchaînement des travaux. Un risque majeur réside dans la découpe progressive par rapport à la séquence de renforcement structurel. Si un entrepreneur coupe le platelage de plancher ou coupe les tirants historiques avant que la charpente en acier supplémentaire ne soit entièrement soudée, boulonnée et inspectée, le plancher s'effondre. L’intégrité structurelle est compromise au moment où le pont continu est brisé.
Pour atténuer ce risque, les chefs de projet établissent une séquence stricte d'opérations. Cette séquence impose que tous les renforcements, installations de linteaux et étayages temporaires précèdent toute démolition ou découpe structurelle. Les nouveaux chemins de charge doivent être entièrement établis et vérifiés par un ingénieur avant que les anciens chemins de charge ne soient supprimés. Cela garantit une stabilité continue tout au long du processus de modification.
La gestion des compromis entre les coûts initiaux et les temps d’arrêt opérationnels est un autre facteur. Il existe un compromis conceptuel entre investir dans la coordination BIM 3D pendant la phase de conception et gérer les conséquences plus tard. L'utilisation du BIM permet aux ingénieurs de détecter les conflits entre les ouvertures architecturales et la grille structurelle avant la fabrication de l'acier. Bien que cela nécessite un investissement initial, cela évite les coûts exponentiels et les temps d'arrêt massifs des installations associés à la rénovation des ouvertures dans une dalle existante entièrement coulée à l'intérieur d'un Atelier de structure en acier.
Lancer un audit structurel complet de l’installation pour cartographier les chemins de charge existants et les typologies de tabliers.
Exécutez un examen de détection des collisions 3D à l’aide du logiciel BIM avant d’approuver toute pénétration de sol architectural.
Engagez un ingénieur en structure agréé pour calculer la charpente supplémentaire requise et concevoir des connexions résistantes à la fatigue.
Établir et appliquer une séquence stricte d'opérations où tous les étaiements et renforcements précèdent toute découpe du pont.
R : Un étaiement temporaire est requis lors de la création de grandes ouvertures, comme pour les ascenseurs, en particulier dans les zones de charpente sans colonnes. Il empêche les déflexions accumulées et l'effondrement localisé pendant la coupe du tablier et avant que la nouvelle charpente en acier supplémentaire ne soit entièrement installée et capable de supporter les charges redistribuées.
R : Les ouvertures de plancher coupent le tablier continu en béton sur métal, perturbant la capacité du diaphragme horizontal à transférer les charges latérales au système de résistance aux forces latérales. Cette perturbation nécessite un renforcement des bords, tel que des cornières en acier ou des jambes de force, pour rétablir la continuité du trajet de charge.
R : La section 1635 Cal/OSHA titre 8 exige que les ouvertures de sol soient protégées par des garde-corps standard, un système de barricade à cônes et barres (CBB) conforme avec des cônes fermement connectés à des distances spécifiques, ou des couvercles physiques sécurisés et résistants à la charge lorsqu'ils ne sont pas surveillés par le personnel de montage.
R : Vous ne pouvez pas couper des poutrelles en acier existantes sans l’approbation absolue de l’ingénierie. Couper les solives détruit leur capacité portante. Vous devez d’abord installer des poutres de toit techniques pour redistribuer les charges aux solives ou poutres intactes adjacentes avant toute découpe.
R : La garniture de poutre en acier se compose d'éléments de construction supplémentaires en acier installés pour encadrer l'ouverture verticale. Combinée avec des cornières en acier soudées autour des bords coupés, la garniture soutient le tablier métallique sectionné et transfère les charges verticales mortes et vives à la charpente principale adjacente.
R : Les ponts roulants introduisent des charges dynamiques et des vibrations qui provoquent une fatigue dans la charpente en acier. Les ouvertures de plancher perturbent la capacité du plancher à amortir ces vibrations, ce qui nécessite des connexions à moment robustes et des détails résistants à la fatigue pour empêcher la propagation des fissures au niveau des coins d'ouverture.
R : Les anciens arcs de maçonnerie segmentaires reposent sur l'action de l'arc et sur des tirants internes pour la stabilité. Avant de couper, vous sécurisez l'action de l'arc structurel en installant des attaches temporaires et une charpente externe en acier pour maintenir la résistance à la tension ; sinon, perturber la maçonnerie provoque un effondrement immédiat.
