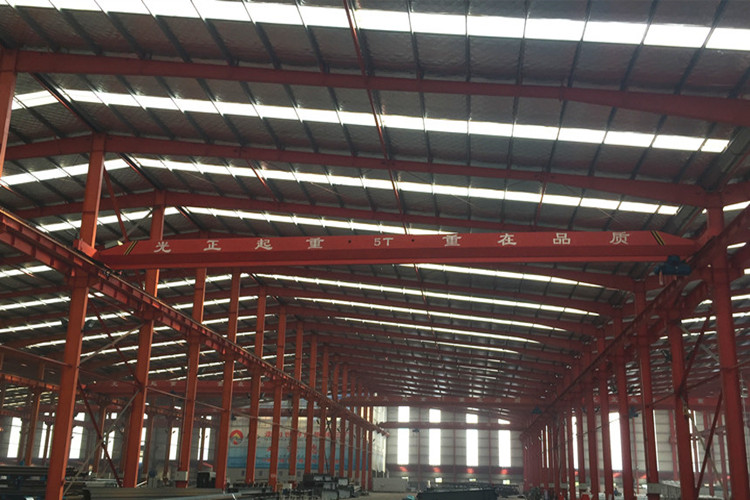

Poutre de grue dans le bâtiment de la structure en acier

Conception et classifications du faisceau de grue dans le bâtiment de la structure en acier

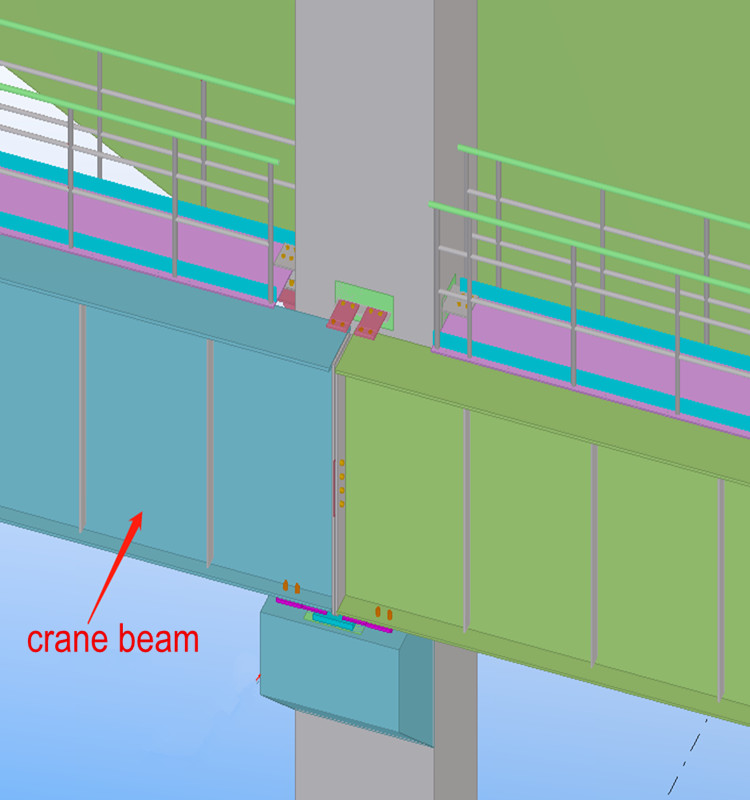

1.1 composants de poutre à grue

Le faisceau de grue est une sorte de structure de faisceau soutenant le fonctionnement de la grue, il joue un rôle important dans la satisfaction des exigences de production de Bâtiments de construction industrielle, qui est également une structure populaire dans les ateliers industriels.

Le système de poutres de grue comprend un faisceau de grue ou des graisses de grue, une structure de freinage, un support latéral et vertical. Cependant, la structure de frein peut être retirée si le faisceau de grue et la charge de roulement de la grue sont tous petits.

1.2 Classifications de faisceau de grue

Généralement, une poutre de grue (ventre solide) et une ferme de grues (ventre vide) se distinguent par un corps solide et un corps vide, comme une poutre de grue avec poutre en acier, une poutre en acier poutre en forme de travail, poutre de boîte, grue de type mur faisceau et autres formes. Le faisceau de grue le plus populaire est le faisceau de soudage I et le faisceau de grue en acier en forme de H.

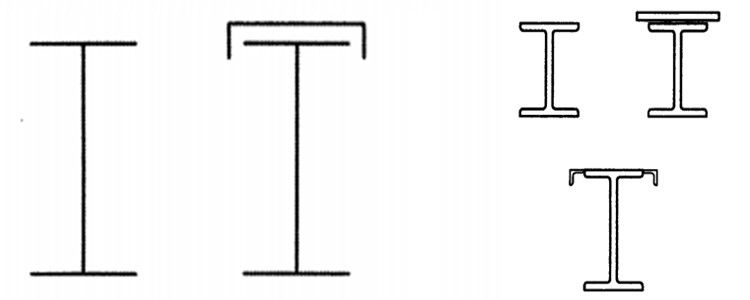

(1) poutre en grue en acier

Le faisceau de grue en acier de type est directement en acier de type H tronqué à chaud, ce qui est facile à fabriquer, mais la consommation d'acier est légèrement plus élevée. Généralement, il convient à la situation où la durée du faisceau est inférieure à 9 m et la capacité de levage de la grue est inférieure à 20 t.

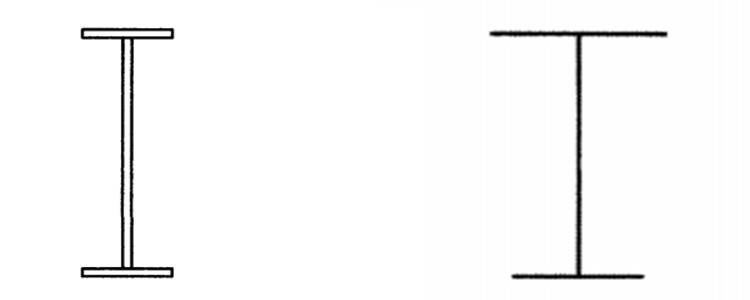

(2) poutre de grue en acier de section H soudé

Section H soudée poutre en acier A de bonnes performances de roulement, un travail fiable, une construction simple et facile à optimiser la section de faisceau, qui est la sélection de type la plus couramment utilisée.

(3) grue

En utilisant une section en acier ou un faisceau en forme de I combiné comme une ferme avec un accord supérieur rigide, il économise (environ 15% ~ 20%) par rapport à l'acier à faisceau Web solide, mais il est plus à forte intensité de main-d'œuvre à fabriquer, et la connexion du nœud est sensible à la fatigue. Il convient à la situation où la portée L≥18 m et la capacité de levage q≤30t de grues légères et moyennes. Il y a un précédent pour l'application de fermes de grue soudées à boulon de 36 m de gamme en Chine (pour les grues intermédiaires avec une capacité de levage de Q = 75T).

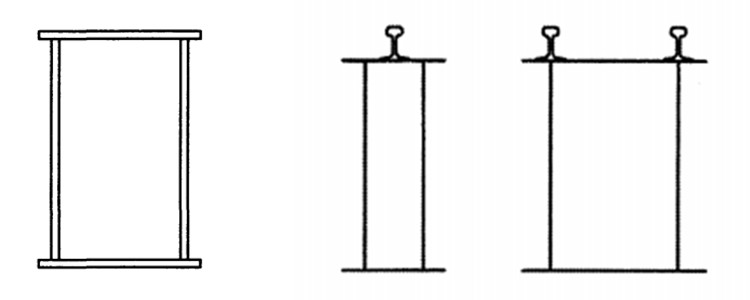

(4) Poutre de boîte comme poutre de grue

Box Crane Girder A les avantages d'une grande rigidité et d'une bonne résistance à la déviation, qui convient à une grande portée, à une grue à crochet molle grand tonnage ou à une grue à crochet dur de la classe ouvrière A8, ainsi qu'à la poutre de grue avec des exigences de rigidité contre la contre-torsion élevé Girère de grue) Crane Girder. Cependant, la production est plus compliquée, les conditions de fonctionnement du soudage sont médiocres et la déformation du soudage n'est pas facile à contrôler et à corriger.

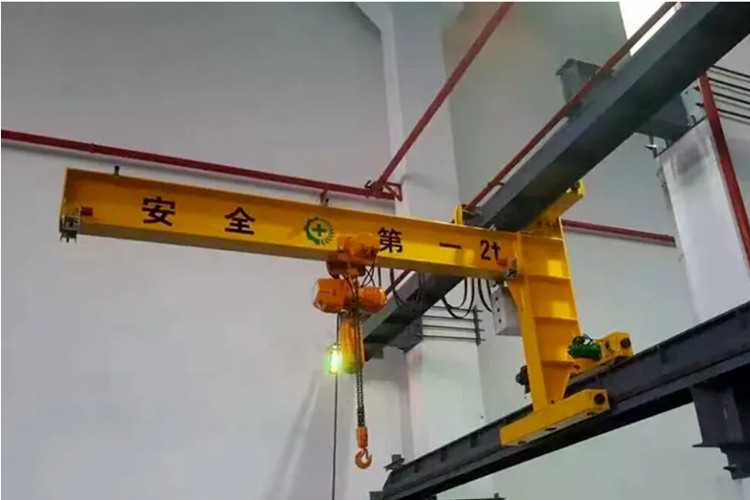

(5) poutre de grue à ligne murale

La poutre de grue murale est composée du faisceau supérieur portant la charge horizontale et le faisceau inférieur portant à la fois la charge horizontale et verticale. Le type de séparation est plus économique, mais la déformation relative des poutres supérieure et inférieure doit être strictement contrôlée. Afin d'augmenter la rigidité de la structure de la grue, les faisceaux supérieurs et inférieurs peuvent également être combinés dans la section de type de boîte.

(6) faisceau de grue en suspension
