Que sont les matériaux de structure en acier?

Lorsque vous faites référence à Matériaux de structure en acier, lorsque vous étudiez une offre d'immeuble en acier, peu importe qu'elle soit appliquée à l'atelier de production industrielle, à l'entreposage, à la construction de bâtiments commerciaux, à la maison modulaire même en acier agricole, vous verrez différentes définitions.

Que sont-ils? Et à quoi ressemblent-ils?

Prenons-les ensemble aujourd'hui.

• Colonne en acier

• Poutre en acier

• Tirant

• Plaques en acier enrobées de couleur

• Panneau de sandwich en acier

• Boulon d'ancrage

• Panne

• Terrasse au sol

• Entretoisement

• Boulon à haute résistance

• Clignotant et garniture

• Support latéral et vertical




  Colonne en acier

Colonnes en acier, ce sont les membres verticaux dans les bâtiments de la structure en acier, portant la contrainte de compression ainsi que le moment de flexion, le faisceau de support, la ferme et le plancher. Les aciers de section H, la colonne de type boîte, le poteau de tuyau rond, la colonne de réseau et la colonne croisée sont fréquemment utilisés dans différentes conceptions de bâtiments.

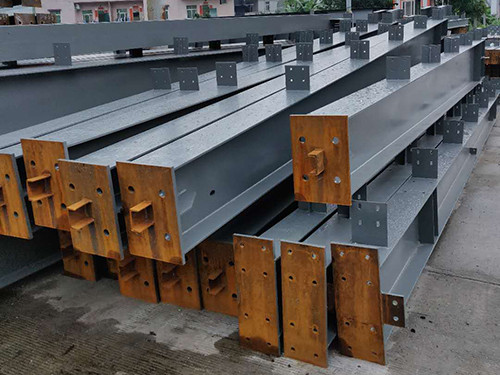

H SECTION AICE:

Il est nommé parce que la section transversale ressemble à la lettre anglaise "h ". Il a une bonne propriété mécanique et des performances des coûts. Lorsqu'il est appliqué pour être des colonnes en acier, il doit être ajouté des plaques de pied de colonne, des plaques raitinières, des plaques de connexion Purlin et une poutre de grue, etc.

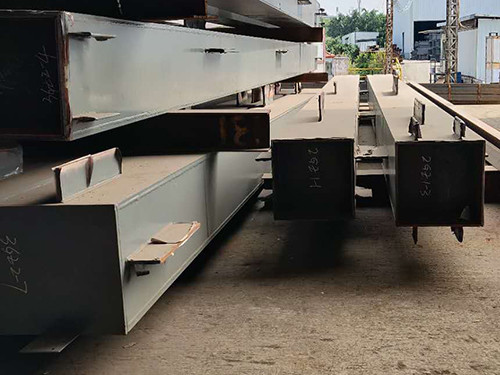

Colonne de type de boîte:

Il est nommé parce qu'il ressemble à une boîte en acier, il a une bonne propriété dynamique et une petite valeur de distorsion de contraction, qui est largement utilisée dans les immeubles de grande hauteur et les ponts de plate-forme à grande place.

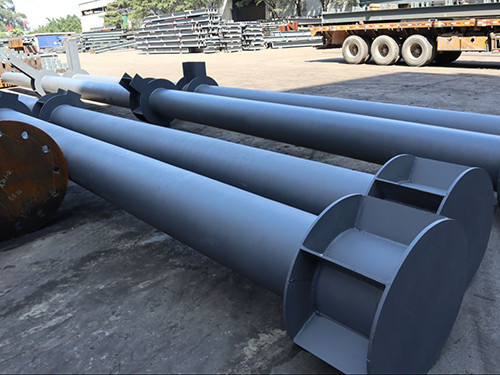

Poste de tuyau rond:

La section transversale est ronde, elle a une bonne tolérance au stress et une bonne résistance au couple.

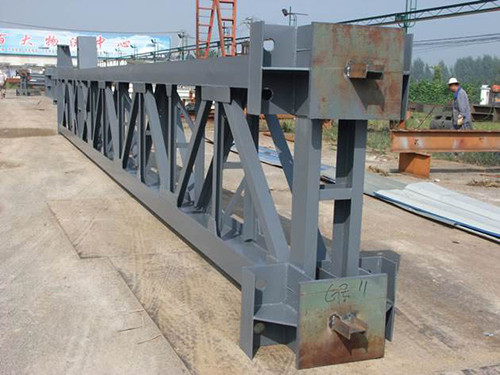

Colonne de réseau:

La colonne de réseau est une sorte de composants de flexion, de composition des parties des membres et de la jambe de bois. En comparant avec une colonne Web solide, la colonne de réseau peut économiser beaucoup de matériaux, mais la colonne de réseau nécessite beaucoup plus de travaux. Il est fréquemment utilisé comme colonne de trame et colonne autonome de l'atelier.

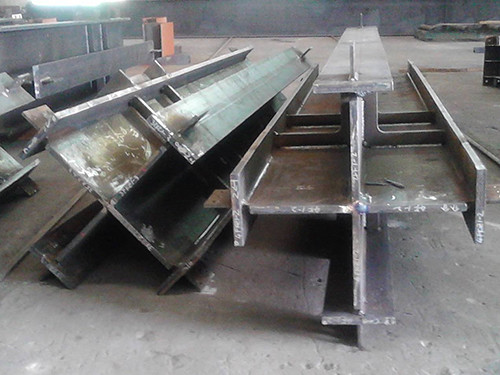

Colonne croisée:

Il est nommé parce que la section transversale est similaire au caractère chinois "十 ". Il a une bonne capacité de pliage, une capacité d'étirement et une capacité résistante au sismique, mais sa résistance au couple est faible.

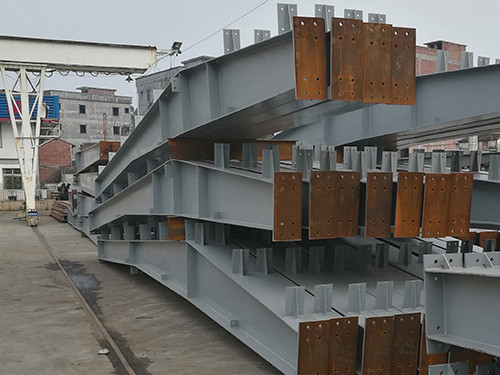

Poutre en acier

Poutres en acier, ils détiennent tout le poids des composants dans la superstructure et le poids du toit entier, ils sont les composants importants des bâtiments de la structure en acier.

Il y a 2 types principaux: l'un est une poutre en acier à section à chaud (également appelée "i faisant "), l'autre est la poutre en acier de la section H soudé (également appelée "Build-up " ou "variable transversal variable " rayonner)

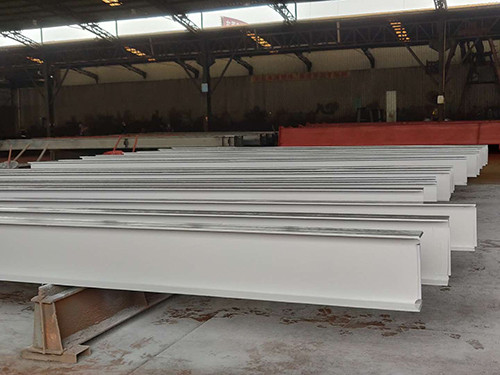

Acier à section roulée chaude (également appelée "i Beam "):

L'acier billette roule, coupe après chauffage, puis se redressant en acier de section.

Les spécifications et les longueurs sont fixes, de sorte que l'application est limitée.

Poutre en acier de section H soudé (également appelée "accumulation " ou "variable transversal " faisceau)

Adopter de grandes sections transversales où le moment de flexion est important en fonction de l'analyse de la force, tout en utilisant de petites sections transversales où le moment de flexion est petit. Il économisera les matériaux et réduira le poids du faisceau de cette manière. Il assure la sécurité tout en tenant compte du coût économique.

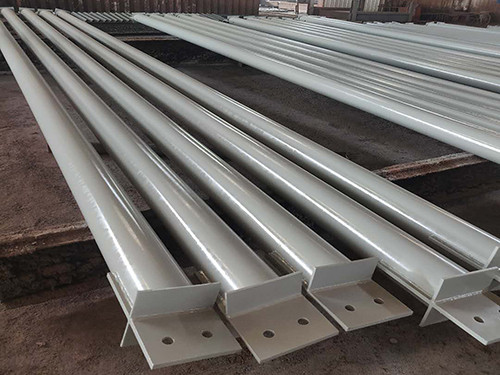

Tirant

Tie Beam, également nommé Tie Bar. Il joue le rôle de l'augmentation de la rigidité globale dans les bâtiments de la structure en acier. Il définit entre les colonnes reliant le cadre en acier unique, augmentant la rigidité latérale et réduisant le degré de règlement inégal.

La barre d'attache est une sorte de forme de connexion parmi les membres du stress structurel, il n'est pas impliqué dans le calcul structurel. Il est fabriqué en acier rond avec des plaques de connexion aux deux extrémités.

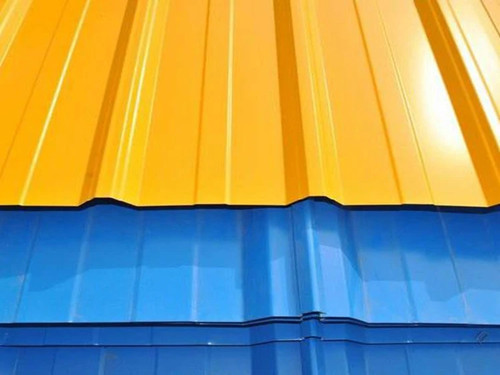

Plaques en acier enrobées de couleur

La plaque en acier de couleur est une plaque en acier revêtue de couleur après les bobines à froid. Il est utilisé pour le toit et le mur. Lorsqu'il est utilisé sur le toit, son pic ondulé est élevé de sorte qu'il est utile pour le drainage et la résistance améliorés. Lorsqu'il met sur le mur, le pic ondulé est plus bas avec une belle apparence.

La plage d'épaisseur est de 0,35 mm à 0,7 mm. Les options de couleur sont le ciel bleu, blanc, rouge, gris foncé, gris coulissant, vert ou d'autres couleurs de RAL.

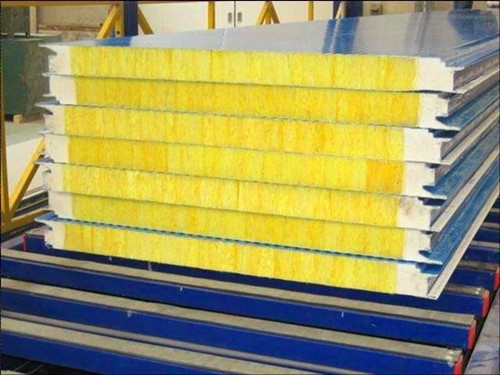

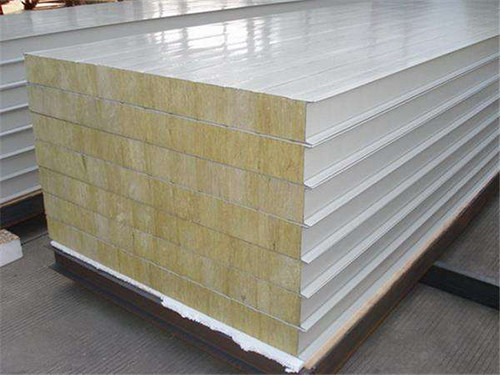

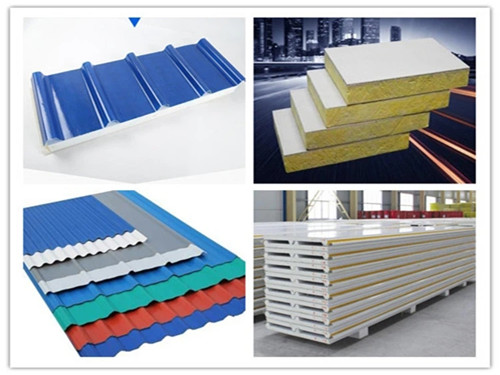

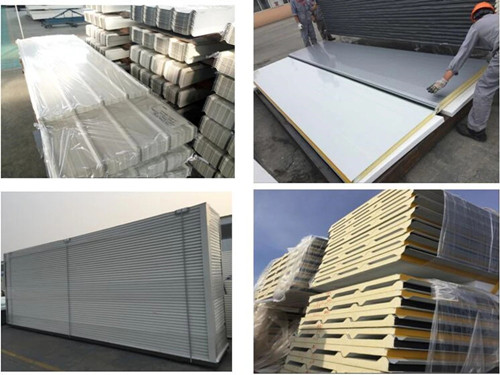

Panneau de sandwich en acier

Panneau de sandwich, quelqu'un l'appelle comme panneau composite, car il compose des draps en acier de deux couches et des matériaux de base comme le polyuréthane, la laine de roche, le polyisocyanar, la laine de verre, l'EPS. C'est une sorte de bon matériel de revêtement.

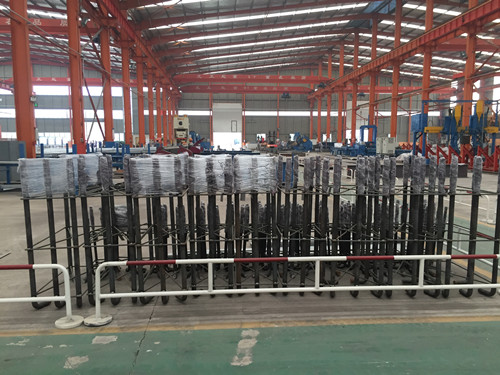

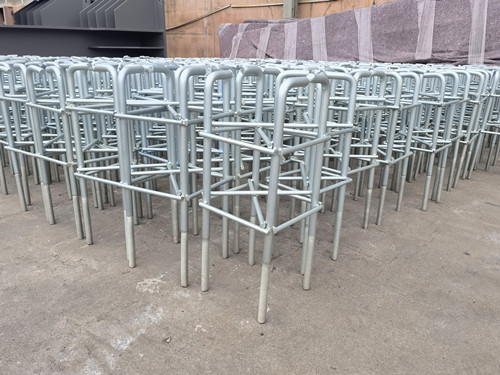

Boulon d'ancrage

Boulon d'ancrage (boulon de fondation), il est pré-intégré dans le fond de teint en béton pour réparer le bâtiment et les équipements.

Le boulon d'ancrage est fabriqué en acier rond de qualité Q235, sa profondeur et son diamètre intégrés sont déterminés par les exigences de conception. Il y a un crochet incurvé en bas, tous conçus pour maintenir la friction entre les boulons et les fondations et pour garder le bâtiment ferme.

Panne

Purlin est appliqué sur la connexion des colonnes de faisceau et de mur en tant que support pour les panneaux de toit et de mur. Il existe deux types: C et Z avec des caractéristiques d'une structure raisonnable, d'une force claire et d'une construction facile et moins d'acier.

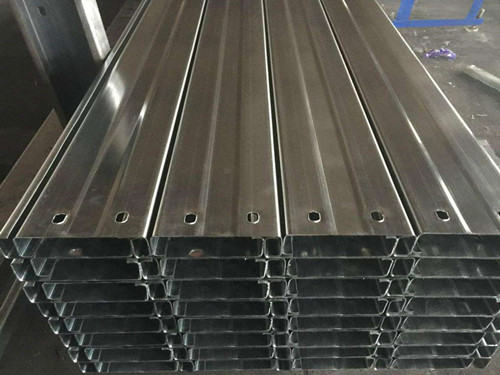

C Section acier: Il est nommé parce que la section transversale ressemble à la lettre anglaise C et formée par une feuille en acier galvanisée par une pression de rouleau de flexion à froid. Nous pouvons percer des trous, effectuer la galvanisation électroplatée et bassement à chaud à la surface.

La plage de hauteur de la section est de 75-250 mm, la plage d'épaisseur est de 1,5 à 3,0 mm.

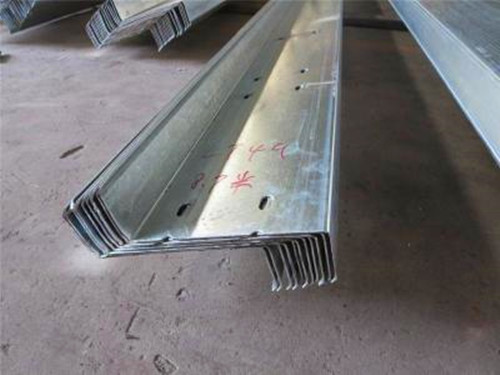

Acier de section z: Il est nommé parce que sa section transversale ressemble à une lettre anglaise Z et également formée par une feuille d'acier galvanisée par une pression de rouleau à flexion froide.

Le profil en acier en section z est spécialement conçu pour les caractéristiques de la force du toit. Lorsque la pente du toit est grande, la force de l'acier de section z est meilleure que le profil de section C. Bien qu'il n'y ait pas beaucoup de différence sur le mur. L'acier de section z est optimisé pour un tour continu sans espace.

La plage de hauteur de section est de 100 à 300 mm, la plage d'épaisseur est de 1,5 à 3,0 mm

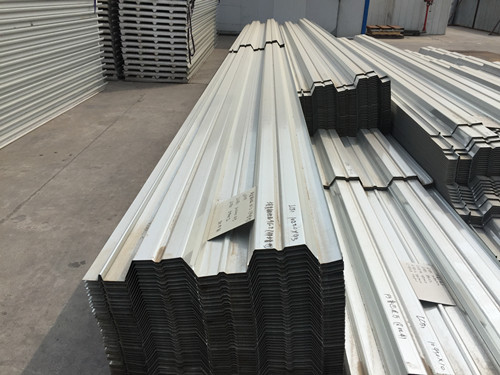

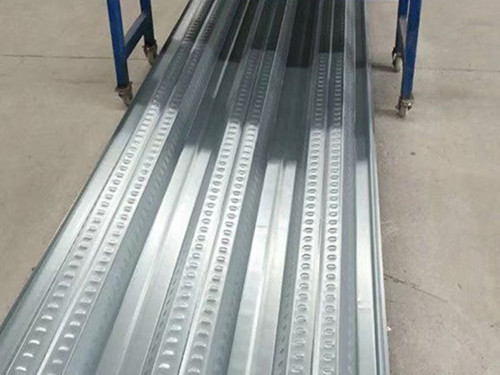

Terrasse au sol

Le pont de plancher est en plaque d'acier galvanisée par le moulage par flexion froide, il peut augmenter les performances de liaison du béton et de la plaque d'acier, améliorer la rigidité du pont du sol.

Ayant une rigidité à grande section, une forte capacité de roulement, un pont de plancher peut être utilisé comme coffrage permanent et barre en acier au sol en raison de son faible coût, de sa construction rapide et de sa longue durée de vie. C'est une application très populaire dans les bâtiments commerciaux, la structure du plancher de la mezzanine résidentielle et industrielle.

1. Construction simple et rapide, il peut être fabriqué à plusieurs reprises sans démontage de moisissures, améliorant ainsi considérablement la vitesse de construction et raccourcissant le cycle d'investissement.

2. Solide capacité de port sismique, il peut contrôler efficacement les fissures.

3. Protégez la structure du béton et réduisez les dommages causés par l'oxydation, les insectes ravageurs et les températures élevées.

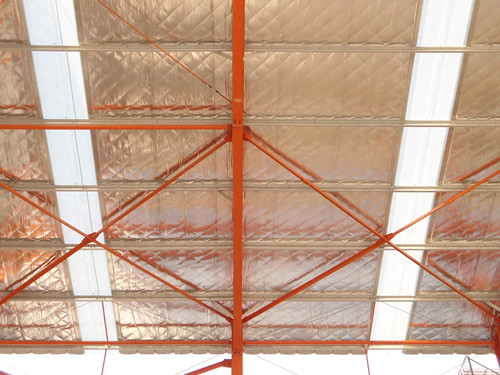

Entretoisement

Il existe 2 types de bracages: le contreventement droit et le contreventement diagonal. C'est le point de support hors du plan des Purlins, donc la force de traction du contreventement est la charge latérale de Purlin.

Le contreventement est en acier rond avec de la qualité Q235, il joue le rôle de la connexion de tous les Purlins de toit dans un tout. Lorsque nous insérons le tuyau rond au contreventement diagonal, c'est un tuyau à manches et il peut jouer un rôle de support.

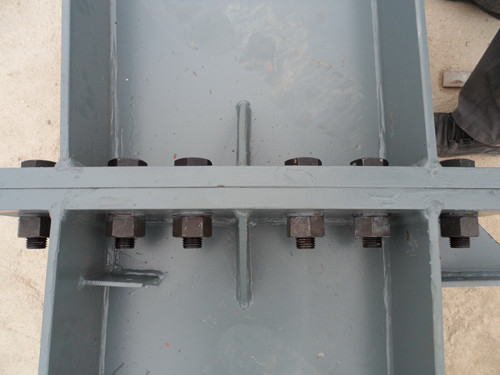

Boulon à haute résistance

Boulon à haute résistance, c'est une sorte de fixation utilisée couramment dans les structures en acier. En comparant avec le boulon ordinaire, il n'y a pas beaucoup de différent sur l'apparence et la structure, mais la connexion du boulon ordinaire est obtenue par la pression et la résistance au boulon, et le boulon à haute résistance applique une grande force pré-pullle au boulon et provoque la pression de compression entre La surface de contact de connexion, il y a donc une grande friction perpendiculaire à la direction du boulon, en s'appuyant sur cette force de friction pour transférer la force de cisaillement de connexion.

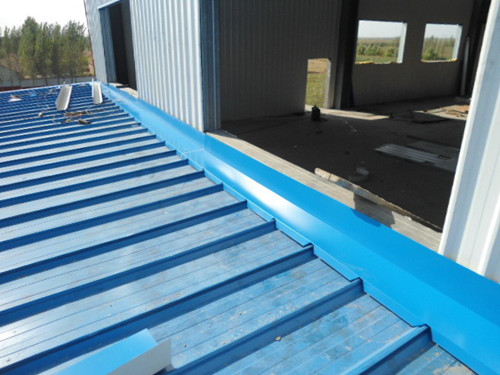

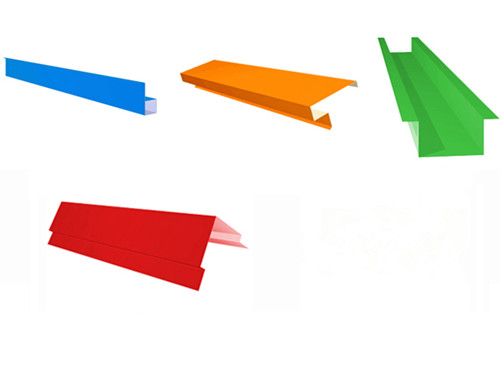

Clignotant et garniture

Trip / feuillette / feuille de flexion, il est fabriqué par feuille en acier enduit de couleur avec différents types de formes pour imperméabiliser et beauté, comme le clignotement mural, la garniture de fenêtre, la garniture de porte, la garniture de l'avenue, etc.

Contreventement latérale

Le support latéral de la structure en acier est le membre qui limite le déplacement horizontal de la poutre en acier. Il est en acier rond avec un boulon de tendre sur les deux extrémités. À l'exception de son poids mort, il n'y a pas de charge dans la direction verticale, ou la charge de la direction verticale est très petite.

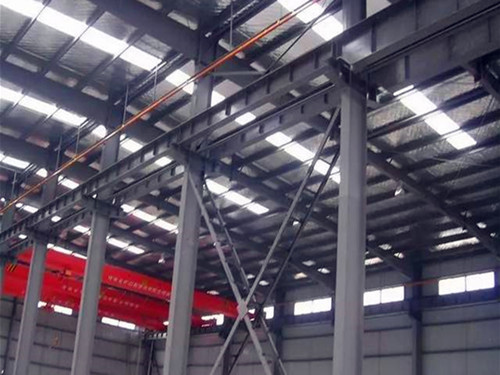

Support entre les colonnes

Le support des colonnes est une sorte de canne de connexion qui définit entre les colonnes pour garantir la stabilité globale de la structure en acier, améliorer la rigidité latérale et transférer la force horizontale dans le sens longitudinal. Il est fabriqué par l'acier rond, le tuyau rond, l'acier à angle et même les aciers à section H.
