Vous entrez sur le site. La charpente en acier est en place. Le béton est durci. Vous êtes prêt à emménager. Ensuite, l’équipe d’installation arrive pour installer votre équipement de manutention. Une dure réalité s’installe. Les lignes de toit sont trop basses. Les colonnes ne peuvent pas supporter la charge dynamique. Vous envisagez une nouvelle installation ? Des murs robustes et un toit étanche protègent vos biens. Cependant, c’est le flux de travail intérieur qui détermine réellement votre rentabilité.
De nombreux acheteurs conçoivent d’abord leurs bâtiments. Ils traitent la manutention des matériaux après coup. C'est un piège dangereux. Cet oubli entraîne inévitablement de futures rénovations coûteuses. Cela compromet les hauteurs de levage. Parfois, cela crée même de graves risques pour la sécurité. Dans ce guide, vous apprendrez comment sélectionner la bonne solution de levage dès le premier jour. Votre installation doit fonctionner comme une machine bien huilée.
Un pont roulant est le cœur battant de la fabrication industrielle. Sa fonction première est de soulever, abaisser et transporter des charges lourdes horizontalement. Il se déplace dans l’espace aérien inutilisé d’une installation. Vous utilisez l’immobilier vertical plutôt que d’encombrer le sol avec des chariots élévateurs. Cela optimise considérablement la superficie utilisable dans un environnement de fabrication ou de stockage très fréquenté.
Pour comprendre comment ces machines s'intègrent à votre architecture, vous devez reconnaître ses principaux composants mécaniques. Le pont est la principale poutre structurelle s’étendant sur toute la largeur du bâtiment. Le palan agit comme le muscle de l’opération. Il utilise un câble ou une chaîne métallique robuste pour soulever et abaisser la charge utile. Le chariot est l'unité de support abritant le palan. Il fait des allers-retours latéralement le long du pont. Enfin, la piste fournit les rails fixes et les poutres de support. Cela permet à l’ensemble du pont de se déplacer sur toute la longueur du hall.

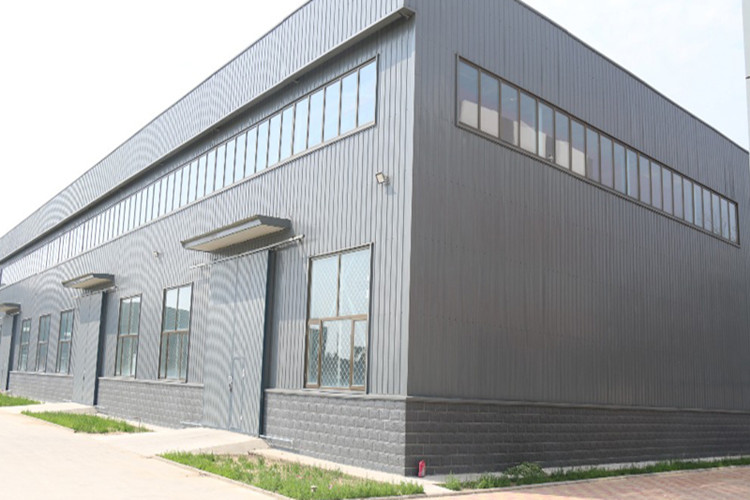

Les bâtiments métalliques préfabriqués offrent l'environnement idéal pour un système de pont roulant. Les structures traditionnelles à ossature de bois s’effondrent sous l’effet de contraintes dynamiques. Les colonnes et chevrons en acier rigide sont différents. Ils sont spécialement personnalisés pour absorber les charges dynamiques, les vibrations intenses et les balancements latéraux générés par le déplacement de matériaux lourds. L’alignement précoce de vos spécifications de levage sur vos plans architecturaux garantit une intégrité structurelle maximale.
La sélection de la configuration correcte est une décision décisive. L’équipement dicte votre vitesse opérationnelle quotidienne. Il dicte également les exigences fondamentales de votre structure en acier. Permettez-moi de détailler les principales configurations disponibles pour les fabricants modernes.
Le choix entre une poutre simple ou bipoutre influence votre charge utile maximale. Il dicte également le dégagement requis. Les conceptions à poutre unique utilisent une poutre de pont. Ils sont généralement plus rentables, plus légers et plus rapides à monter. Ces configurations conviennent à des charges plus légères, généralement inférieures à 15 tonnes, et à des portées plus courtes. Ils nécessitent moins de dégagement au plafond. Cela leur permet de s’intégrer parfaitement aux bâtiments aux lignes de toit plus basses.
Les configurations bipoutres utilisent deux poutres de pont robustes. Cette configuration est essentielle pour un grue robuste demande. Le chariot et le palan montent sur les deux poutres. Ils ne pendent pas en dessous. Cela fournit une hauteur de crochet maximale. Vous pouvez soulever des machines volumineuses beaucoup plus haut du sol. Les bipoutres ne sont pas négociables pour des capacités supérieures à 15 tonnes. Ils sont également nécessaires pour les portées de bâtiments exceptionnellement larges.
Cette classification fait référence à l'interaction mécanique entre les roues du pont et la piste. Les systèmes à roulement supérieur comportent un pont qui se déplace le long de la surface supérieure des poutres de piste. Il s’agit de la norme industrielle en matière de levage de grande capacité. Les colonnes du bâtiment supportent le poids de compression massif directement depuis le haut. Les systèmes suspendus comportent un pont se déplaçant le long de la semelle inférieure de la poutre de roulement. Ces systèmes suspendus sont phénoménaux pour maximiser l’espace au sol. À condition que le toit soit conçu pour supporter la tension, ils sont suspendus directement aux chevrons du plafond. Cela élimine le besoin de colonnes de support volumineuses le long des murs.
Pour rendre cela exploitable, voici une norme de comparaison directe pour la phase de planification de votre installation.
| Spécification | Configuration à poutre unique | Configuration bipoutre |
|---|---|---|
| Capacité idéale | Jusqu'à 15 tonnes | 15 tonnes à 50+ tonnes |
| Limite de portée | Portées plus courtes jusqu'à 20 mètres | Larges portées libres dépassant 30 mètres |
| Exigence de dégagement | Faible dégagement au plafond nécessaire | Dégagement au plafond élevé requis |
| Impact structurel | Encadrement standard Q235B ou Q355B | Nécessite des colonnes à section en H soudées robustes |
La sur-spécification de votre équipement de levage brûle du capital. Une sous-spécification crée de graves risques pour la sécurité. Cela conduit à un épuisement prématuré du moteur. Une évaluation rigoureuse de votre flux de travail quotidien est l’étape la plus critique du processus d’approvisionnement.
La capacité ne concerne pas seulement le poids maximum sur le crochet. Il s’agit également de la fréquence des remontées mécaniques. La Crane Manufacturers Association of America classe les équipements par cycle de service. Les systèmes de secours ou légers conviennent aux tâches de maintenance peu fréquentes. Ici, les charges atteignent rarement le seuil maximum. Les systèmes Severe Duty sont conçus pour une fabrication continue. Pensez aux aciéries ou aux usines de fabrication lourde. Ils soulèvent constamment des charges proches de leur limite absolue.
En regardant le paysage industriel actuel, nous constatons une évolution massive vers la manutention automatisée des matériaux. Les installations sidérurgiques modernes intègrent de plus en plus de capteurs intelligents et de technologies anti-balancement. Les entraînements à fréquence variable surveillent la stabilité de la charge et évitent la fatigue de l'opérateur. Les bâtiments modulaires en acier sont désormais conçus pour accueillir ces améliorations robotiques dès la phase de conception. Les directeurs d'usine veulent des structures à l'épreuve du temps. Ils exigent des colonnes en acier Q355B de haute qualité, capables de gérer à la fois les palans manuels actuels et les futurs systèmes automatisés sans nécessiter de renforts structurels ultérieurs.
Lors de la détermination du tonnage requis, vous devez prendre en compte plus que la bobine d'acier la plus lourde. La charge de travail sûre doit comprendre le poids du matériau plus le poids à vide de tout le matériel de gréage. Les barres d'écartement, les chaînes robustes, les élingues et les aimants de levage ajoutent une masse importante. Si votre produit le plus lourd pèse 9 tonnes et que votre gréement pèse 1,5 tonne, un palan de 10 tonnes est dangereusement insuffisant. Vous devez passer à un système de 15 tonnes pour maintenir des marges de sécurité strictes.
Les dimensions physiques de votre système de levage dictent directement les paramètres architecturaux de votre installation métallique. En négligeant quelques centimètres sur le papier, on obtient un équipement qui gratte le plafond dans la réalité.
L'envergure représente la distance horizontale entre les points centraux des deux rails de piste. Une portée plus large couvre plus de surface au sol. Cependant, cela nécessite une poutre de pont plus épaisse pour empêcher la déviation en l’air. Une portée libre standard de 20 mètres nécessite des colonnes à section en H soudées soigneusement conçues. Votre ingénieur en structure doit trouver un équilibre entre la couverture de sol souhaitée et le coût croissant de l'acier lourd requis pour supporter un pont plus large.
La hauteur de levage est la distance verticale entre le sol et le crochet dans sa position la plus haute absolue. Cette mesure est strictement limitée par la hauteur de l'avant-toit du bâtiment et la pente du toit. Si vos opérations nécessitent de retourner des constructions soudées massives ou d'empiler des conteneurs d'expédition, vous devez établir cette exigence de hauteur avant de finaliser les plans de construction.
Les codes de sécurité au travail imposent des zones de dégagement strictes. En règle générale, il doit y avoir un minimum de 3 pouces d'espace vertical entre le point mobile le plus élevé du chariot et l'obstacle fixe le plus bas du toit. Nous recommandons toujours de concevoir un tampon de 6 à 8 pouces. Cet espace supplémentaire évite les frottements et les collisions structurelles. Il permet également un accès sécurisé pour la maintenance, loin des éclairages en hauteur et des extincteurs automatiques.
L'interaction physique entre votre équipement de levage et la charpente du bâtiment dicte la stabilité globale. La conception de la structure de support est une phase très technique. Les besoins en matière de manutention influencent ici directement les décisions architecturales.
Le piste de grue est le système de piste fondamental. Il permet au pont de parcourir toute la longueur de votre installation. Son rôle va bien au-delà de la simple fourniture d’un chemin. La poutre de piste doit absorber d'immenses forces dynamiques. Il les éloigne en toute sécurité du mécanisme de levage vers les fondations en béton. Lorsqu’un palan chargé s’arrête brusquement, il génère une poussée latérale agressive. Les ingénieurs dimensionnent les poutres de piste avec précision pour éviter une flexion excessive. Imaginez le cri assourdissant d'un chariot mal aligné qui se coince contre les rails. C’est exactement ce qu’empêchent les limites de déflexion appropriées.
Vous devez décider comment la piste sera maintenue en altitude. Les systèmes supportés par le bâtiment montent les poutres de roulement directement sur les colonnes structurelles de l'atelier métallique. Cette méthode est très peu encombrante. Cela laisse votre plan d’étage complètement dégagé. Les colonnes du bâtiment principal sont conçues comme des colonnes étagées équipées de supports soudés robustes. Le cadre principal supporte toute la charge dynamique. Par conséquent, les colonnes en acier Q355B et les fondations en béton doivent être considérablement augmentées.
Les systèmes autonomes utilisent un réseau indépendant de colonnes en acier. Ils sont complètement séparés des murs du bâtiment. Cela consomme plus d'espace au sol en raison des pieds de support dédiés. Cependant, il s'agit d'une solution très flexible lors de la mise à niveau d'un système existant. atelier avec grue capacités. Si les fondations standards n’ont pas la profondeur nécessaire pour supporter une piste reliée à un bâtiment, un système autoportant constitue l’alternative la plus sûre.
L’achat d’équipements de levage industriels représente une dépense d’investissement importante. Considérer cet achat uniquement sous l’angle des coûts de facturation initiaux conduit à de mauvaises décisions à long terme.
Les spécifications de votre palan dictent directement le volume et la qualité de l'acier requis. Finaliser le budget du bâtiment avant de sélectionner les équipements de levage est une erreur fréquente. Cela entraîne de graves chocs sur les autocollants lorsque l'ingénieur impose des colonnes plus épaisses. Un système d'une capacité de 20 tonnes nécessite des colonnes de construction beaucoup plus lourdes qu'une configuration de 5 tonnes. Les charges dynamiques nécessitent des semelles en béton plus larges pour contrecarrer les forces de freinage. Opter pour un système à double poutre à roulement supérieur pour maximiser la hauteur des crochets peut même nécessiter d'augmenter la hauteur totale de l'avant-toit. Cela s’ajoute aux coûts de revêtement extérieur et d’isolation.
Malgré les primes structurelles initiales élevées, le retour sur investissement sur un horizon de 10 ans est très convaincant. Les systèmes de levage aérien réduisent considérablement la dépendance aux flottes de chariots élévateurs traditionnels. Les chariots élévateurs nécessitent de larges allées de transit. Ils occupent une surface au sol précieuse qui pourrait abriter des machines de production génératrices de revenus. Les ponts roulants assurent des mouvements fluides et contrôlés. Ils dégagent les allées de la circulation des chariots élévateurs. Cela réduit considérablement la probabilité de collisions sur le lieu de travail et de temps d’arrêt des équipements.
La manutention industrielle est une opération intrinsèquement à haut risque. Prendre des raccourcis pendant la phase de conception entraîne des défaillances structurelles catastrophiques, des amendes réglementaires et des blessures graves.
Un problème profondément alarmant dans le secteur industriel est l’installation de ponts roulants personnalisés à l’intérieur de bâtiments agricoles de faible épaisseur. Les granges à poteaux en bois possèdent une capacité pratiquement nulle à absorber la poussée latérale. Lorsqu'un palan chargé s'arrête brusquement, l'énergie cinétique est transférée directement dans les supports. Cela risque de provoquer un cisaillement structurel immédiat. Un atelier en acier à ossature rigide spécialement construit est la seule option fiable.
Ne considérez pas l’installation d’un système de levage comme un projet de bricolage. La réutilisation des poutres de ferraille contourne les marges de sécurité critiques. Les ingénieurs en structure agréés calculent des variables complexes. Ils analysent les charges de vent standard autour de 0,5KN/m2 et la durée de vie en fatigue microscopique sur des milliers de cycles de levage. S'appuyer sur des professionnels certifiés protège votre main-d'œuvre et votre investissement en capital.
Les solutions de levage aérien les plus efficaces ne sont jamais une réflexion secondaire. Le système idéal fonctionne en parfaite harmonie avec la charpente de votre bâtiment. Il optimise l’espace vertical tout en maintenant des normes de sécurité rigoureuses.
Comprenez la capacité, la portée et la hauteur de levage requises avant de finaliser les plans architecturaux. Cela évite des modifications structurelles coûteuses et des flux de travail compromis. Nous vous conseillons fortement de communiquer dès le premier jour vos besoins spécifiques en matière de manutention à votre fabricant. Une approche collaborative garantit une installation préparée pour une productivité maximale.
Si vous êtes prêt à concevoir une installation de construction en acier qui intègre parfaitement vos besoins de levage de charges lourdes, vous avez besoin de solutions d'ingénierie professionnelles. Visite Structure en acier chinoise pour explorer des ateliers métalliques conçus sur mesure et adaptés à vos besoins opérationnels précis. Assurez-vous que votre prochaine version est sûre, conforme et conçue pour durer.
Oui, mais cela nécessite strictement une analyse structurelle complète effectuée par un ingénieur agréé. L'ingénieur doit évaluer si vos colonnes et fondations en béton actuelles peuvent supporter les charges dynamiques supplémentaires. Si le cadre existant est insuffisant, vous devrez probablement installer un système de piste autonome. Cela utilise des colonnes de support indépendantes et des semelles en béton isolées plutôt que de s'attacher au cadre principal.
Les ponts roulants fonctionnent sur des poutres de piste surélevées fixées aux murs ou soutenues par de hautes colonnes. Cela permet de garder toute la surface au sol dégagée pour la production. Les portiques sont dotés de grands pieds rigides équipés de roues qui se déplacent directement sur le sol de l'installation. Bien que les portiques soient excellents pour une utilisation en extérieur, leurs rails au niveau du sol peuvent gêner le flux de travail et consommer un espace au sol précieux.
Les codes de sécurité exigent généralement un dégagement minimum de 3 pouces entre le point mobile le plus élevé du système de grue et l'obstruction fixe la plus basse du toit. Cependant, les ingénieurs en structure recommandent fortement de prévoir un dégagement d’au moins 6 à 8 pouces. Cet espace supplémentaire est crucial pour permettre au personnel de maintenance d'accéder en toute sécurité à l'équipement pour les inspections.
Une grue est classée comme lourde en fonction de son cycle de service. Cela mesure la fréquence et l’intensité de son fonctionnement. Les classifications robustes indiquent que l'équipement est conçu pour soulever constamment des charges à sa capacité nominale maximale ou à proximité de celle-ci. Ces systèmes comportent généralement des conceptions bipoutres robustes, un câblage spécialisé résistant à la chaleur et des moteurs surdimensionnés pour éviter la surchauffe dans les environnements de fabrication 24h/24 et 7j/7.
Absolument. Les dalles de béton standards sont uniquement conçues pour supporter des charges statiques au sol. Les colonnes supportant un chemin de roulement de grue doivent gérer des poids verticaux intenses et des forces latérales agressives dues au freinage. Vous devez creuser et couler des semelles spécialisées en béton fortement armé directement sous chaque colonne de support. Cela empêche le béton de se fissurer sous l'effet d'une contrainte dynamique.
Les facteurs environnementaux jouent un rôle majeur dans l’ingénierie des structures. Les charges de vent exercent une pression horizontale sur les murs extérieurs, tandis que l'activité sismique crée de violentes secousses du sol. Lorsqu'elle est combinée à la poussée dynamique d'une grue mobile à pleine charge, la charpente du bâtiment est soumise à des contraintes extrêmes. Les ingénieurs doivent calculer ces cas de charge combinés pour spécifier des colonnes en acier Q355B plus épaisses et des systèmes de contreventement spécialisés.
Lorsqu’il est correctement conçu et entretenu correctement, un atelier en acier à structure rigide peut facilement durer 50 ans ou plus. L’équipement de levage lui-même a généralement une durée de vie de 15 à 25 ans avant de nécessiter des révisions mécaniques majeures. Des inspections régulières de l’alignement de la piste et des connexions structurelles par boulons sont essentielles pour maximiser la longévité du bâtiment et des machines.
