Le point de défaillance le plus courant dans la conception des installations aéronautiques n’est pas le cadre principal lui-même, mais le sous-calcul des forces dynamiques et statiques exercées par les portes massives à portée libre. Les propriétaires d'installations et les ingénieurs doivent combler le fossé entre les exigences architecturales, telles que de grandes portées libres et des types de portes spécifiques, et les réalités structurelles. Ne pas tenir compte des charges spécifiques des portes entraîne un blocage opérationnel, une fatigue structurelle ou une défaillance catastrophique en cas d'événements météorologiques extrêmes.
Concevoir une installation résiliente nécessite de traiter le système de porte et le cadre principal comme une unité structurelle unique et interdépendante. Ce guide détaille les charges mortes, sous tension, environnementales et opérationnelles exactes qui doivent être calculées pour garantir l'intégrité structurelle et la conformité au code. Vous apprendrez comment différents mécanismes de porte transfèrent le poids et la contrainte du vent, pourquoi les limites de déflexion strictes ne sont pas négociables et comment aligner l'enveloppe de votre bâtiment sur les exigences mécaniques de vos portes de hangar.
Dépendance du chemin de charge : Le choix entre les cinq types de portes principaux (coulissante, pliante, hydraulique, à levage vertical et en toile) modifie fondamentalement la façon dont le poids et la contrainte du vent sont répartis sur le cadre principal.
La déviation est l’ennemi : les limites de déflexion standard des bâtiments sont insuffisantes ; les linteaux de hangar nécessitent des tolérances ultra strictes pour empêcher le blocage des portes en cas de neige ou de vent.
Forces dynamiques et forces statiques : l'ingénierie doit prendre en compte l'énergie cinétique des portes mobiles, y compris le couple du moteur, les forces de freinage et la charge asymétrique pendant le fonctionnement.
Ingénierie holistique de l'enveloppe : le transfert de la charge du vent de la face de la porte vers les colonnes du bâtiment dicte le tonnage d'acier requis et la stratégie de contreventement latéral.

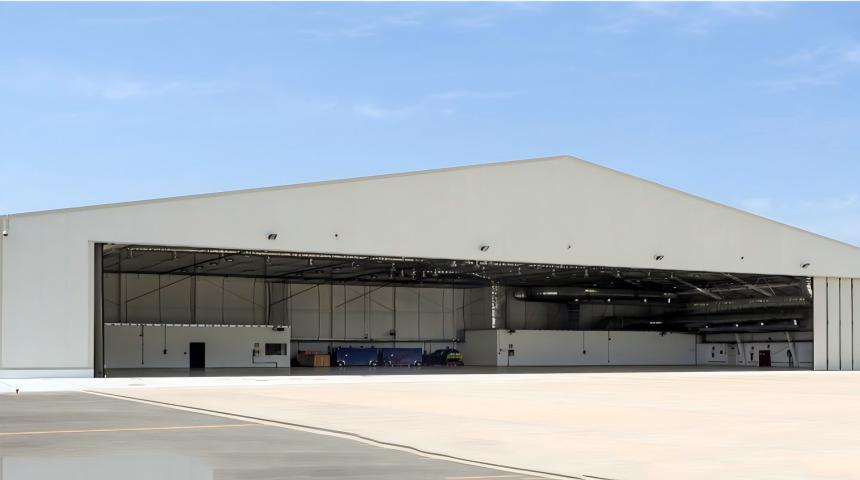

L'exigence de base pour toute installation aéronautique est simple mais mécaniquement complexe : la charpente structurelle doit soutenir l'enveloppe du bâtiment tout en gérant simultanément les charges concentrées de la porte du hangar sans dépasser les limites de déflexion opérationnelle. Vous ne pouvez pas aborder cela comme un entrepôt commercial standard. Comparez les exigences en matière de châssis lourd et rigide d'une installation aéronautique à une norme bâtiment d'usine d'acier léger, où les portées libres sont plus petites et les charges dynamiques des murs sont négligeables. Dans une configuration de fabrication légère, les murs restent là. Dans un hangar, toute la paroi avant bouge, se déplace et capte le vent.
L'ingénierie des portes de hangar partage des tolérances de déflexion strictes avec un bâtiment en acier de mur-rideau en verre, où une dérive latérale excessive provoque une défaillance immédiate des composants. Si une façade en verre bouge trop, les panneaux se brisent. Si le linteau d'un hangar s'affaisse trop, une porte de 20 tonnes se bloque à moitié, immobilisant l'avion et interrompant les opérations. Une porte de hangar fermée agit comme une voile massive, capturant la pression du vent et la transférant directement dans les colonnes et le diaphragme du toit du bâtiment. Le cadre doit posséder une rigidité suffisante pour empêcher tout balancement latéral, garantissant ainsi que les rails de porte restent parfaitement alignés sous de fortes contraintes environnementales.
Lorsque vous vous tenez sur un chantier et regardez une porte pliante de 120 pieds s'ouvrir, vous pouvez physiquement entendre le cadre en acier supporter la charge. Les colonnes subissent les forces de moment, le linteau subit la traction verticale et la structure entière réagit. Si l'ingénierie est décalée d'une fraction de pouce, les moteurs grillent en essayant de surmonter la friction d'une piste contraignante. C’est pourquoi la porte et le cadre doivent être conçus ensemble dès le premier jour.
Pour concevoir une installation résiliente, les ingénieurs en structure doivent calculer une combinaison de forces statiques, dynamiques et environnementales. Ces calculs dictent la taille, le poids et la configuration des éléments de charpente en acier. Vous ne pouvez pas deviner ces chiffres ; elles doivent être extraites des données de force de réaction certifiées du fabricant de la porte.
Les charges mortes représentent le poids statique du système de porte. Cela comprend le poids physique total des panneaux de porte, de la charpente interne, du revêtement extérieur et de tous les composants mécaniques. Vous devez tenir compte des moteurs, des boîtes de vitesses, des câbles de levage, des sangles robustes et des rouleaux horizontaux ou verticaux. Les exigences élevées en matière d'isolation augmentent considérablement ce poids.
Calculez le poids du cadre nu des sections de porte.
Ajoutez le poids des feuilles extérieures et des panneaux de revêtement intérieur.
Tenez compte du poids exact de l’emballage isolant.
Incluez la masse de l’arbre d’entraînement, des moteurs et des mécanismes de levage.
Les charges de vent exercent de puissantes forces horizontales sur l’enveloppe du bâtiment. Le cadre doit gérer la répartition de la pression positive vers l'intérieur et de la pression d'aspiration négative depuis la face de la porte jusqu'aux guides supérieurs, aux rails inférieurs et, finalement, aux colonnes structurelles principales.
Lorsqu’une porte de 100 pieds de large subit une rafale de 100 mph, la force ne frappe pas seulement la porte ; il passe par les rouleaux de guidage supérieurs directement dans le linteau du bâtiment, essayant de pousser le toit vers l'arrière. Le contreventement latéral de la charpente primaire doit être suffisamment robuste pour absorber ce choc sans permettre aux colonnes de dériver hors d'aplomb.
Les charges verticales et opérationnelles sont fortement influencées par les conditions hivernales. Le calcul de la charge de neige sur le toit est essentiel, car le poids de la neige a un impact direct sur la déflexion de la poutre de toit. Si le toit s'affaisse sous une forte congère, il appuie sur le linteau de la porte. Si le linteau dévie trop, il écrase le haut de la porte ou coince les rouleaux.
De plus, les ingénieurs doivent tenir compte de l’accumulation de glace sur les panneaux de porte eux-mêmes. La glace augmente la charge morte et exerce de fortes contraintes opérationnelles sur les mécanismes de levage. Une porte pliante recouverte d'un demi-pouce de pluie verglaçante pèse beaucoup plus que son poids de conception à sec, ce qui nécessite des facteurs de sécurité plus élevés pour les câbles et les vérins hydrauliques.
Dans les régions sujettes aux tremblements de terre, les charges sismiques introduisent des forces latérales dynamiques. Le cadre doit être conçu pour l'accélération latérale de la masse de la porte lors d'un événement sismique. Des exigences de renfort spécifiques sont nécessaires pour empêcher la porte de dérailler, de se coincer ou de s'effondrer vers l'extérieur lorsque le sol bouge. Les connexions entre les guides de porte et l'acier primaire doivent permettre un léger mouvement sans défaillance catastrophique.
Le type de porte installée modifie fondamentalement le trajet de charge et le tonnage d’acier requis pour le cadre principal. Comprendre ces différences est essentiel pour optimiser la conception structurelle et éviter des dépassements de coûts massifs lors de la phase de détail de l'acier.
| Type de porte | Chemin de charge principal | Impact structurel sur le cadre | Meilleur cas d'utilisation |
|---|---|---|---|
| Roulant par le bas / coulissant | Fondation (charge morte), guides supérieurs (charge de vent) | Nécessite des fondations hautement techniques ; permet des linteaux de toit plus légers. | Hangars commerciaux massifs avec des portées libres extrêmement larges. |
| Pliage en deux (sangle/câble) | En-tête et colonnes | Nécessite un renforcement massif du collecteur pour empêcher la déviation verticale. | Hangars pour l'aviation générale et les entreprises de taille moyenne. |
| Hydraulique | En-tête et colonnes | Nécessite une charpente lourde pour résister à la poussée horizontale vers l’extérieur (effet de coin). | Installations nécessitant une hauteur libre maximale sans sacrifier la hauteur libre. |
| Ascenseur vertical / Tissu | Jambages et colonnes | Nécessite des colonnes raidies pour supporter le poids empilé et le transfert du vent. | Sites industriels lourds et environnements météorologiques extrêmes. |
Pour les portes à enroulement inférieur, la majorité de la charge permanente est transférée directement dans la fondation en béton via les rails inférieurs. Le structure métallique de hangar d'avions gère principalement les charges de vent horizontales transférées via les rouleaux de guidage supérieurs. Les rails inférieurs supportent le poids physique de la porte ainsi qu'une partie localisée de la charge de vent. Les spécifications mécaniques intègrent souvent des systèmes à double rouleau avec des rouleaux horizontaux et verticaux intégrés directement dans le cadre de guidage pour gérer les forces multidirectionnelles.
Bien que cela nécessite des fondations hautement techniques et profondes avec des rails en acier intégrés, cela permet une charpente en acier plus légère dans le linteau du toit. Étant donné que le toit n'a pas besoin de supporter 40 000 livres de portes en acier, les fermes à portée libre peuvent être optimisées pour les charges de neige et de vent plutôt que pour les charges ponctuelles massives.
Les portes pliantes et hydrauliques sont suspendues directement au linteau et aux colonnes du bâtiment. La totalité de la charge morte, ainsi que les forces de levage dynamiques, sont suspendues à la structure du toit. Cela nécessite un renforcement massif de la ferme ou du linteau à portée libre pour empêcher la déviation verticale. Lorsqu'une porte pliante commence à s'ouvrir, l'angle des sangles de levage tire à la fois vers le haut et vers l'intérieur, créant une force de moment complexe sur la poutre du linteau.
Pour les portes hydrauliques, le cadre doit également résister à la poussée horizontale vers l'extérieur, connue sous le nom de « effet de coin », générée lorsque les vérins hydrauliques poussent la porte pour l'ouvrir. Les vérins sont montés sur les colonnes du bâtiment et poussent vers l'extérieur contre le panneau de porte. Cela signifie que les colonnes doivent être fortement rigidifiées pour éviter qu'elles ne fléchissent vers l'extérieur sous la pression des vérins hydrauliques.
Les portes à levage vertical et en tissu répartissent les charges verticalement le long des montants et des colonnes. Cette configuration nécessite des colonnes raidies pour supporter le transfert de charge du vent et le poids des sections de porte empilées ou des meneaux en tissu en haut de l'ouverture. Le linteau doit supporter les mécanismes de levage, les moteurs robustes et le matériel rassemblé lorsque la porte est complètement ouverte. Étant donné que ces portes fonctionnent souvent dans des environnements très venteux, les coupe-vent et les guides latéraux transfèrent des charges latérales intenses directement dans les brides des colonnes.
La conception du cadre implique un équilibre entre les coûts, les exigences de portée libre et le type de porte. Le renforcement d'un linteau pour une porte pliante de 100 pieds entraîne des implications financières différentes de celles du coulage d'une fondation spécialisée à tranchée profonde pour une porte à enroulement inférieur. L'augmentation de la portée libre augmente de façon exponentielle le tonnage d'acier requis pour gérer les charges des portes, ce qui fait de la sélection précoce des portes un facteur critique dans la faisabilité globale du projet. Vous ne pouvez pas concevoir le cadre en acier et ensuite acheter une porte plus tard ; la porte dicte l'acier.
L'intégration avec les systèmes secondaires et la sortie doivent également être calculées. La conception de portes pour le personnel accessibles à l'ADA, intégrées directement dans un vantail de porte principal ou dans des espaces de poche désignés, permet une sortie d'urgence vers la ligne de vol. Les ingénieurs doivent calculer un renforcement structurel localisé autour de ces découpes de portes réservées au personnel pour éviter le flambement dû au vent. Le poids des finitions architecturales spécialisées ou du vitrage extérieur de la porte doit également être pris en compte dans les calculs de charge finaux. Si un architecte décide d'ajouter de lourds panneaux de verre à la façade de la porte pour des raisons esthétiques, l'ingénieur en structure doit recalculer la charge morte et les exigences du mécanisme de levage.
L'utilisation de portes à panneau unique non certifiées, soudées sur site ou faites maison, construites à partir d'acier brut, présente de graves risques structurels, notamment des problèmes de déformation, d'équerrage et des forces de réaction non calculées. Une porte soudée de manière asymétrique sur le terrain se coincera dans les rails, transférant des contraintes imprévisibles dans les colonnes du bâtiment. Les systèmes de portes fabriqués en usine avec des profils de force de réaction certifiés sont essentiels à la sécurité de la structure principale.
Les échecs techniques courants incluent le fait de ne pas tenir compte d'une charge asymétrique, telle qu'un moteur tirant plus vite qu'un autre sur un système de levage à sangle pliable, et d'ignorer la poussée horizontale vers l'extérieur des vérins hydrauliques. Si un côté d’une porte pliante se soulève légèrement plus vite que l’autre, cela crée une force de torsion (torsion) sur la poutre du linteau. L'acier doit être conçu pour résister à cette torsion.
Pour atténuer ces risques, le fabricant de portes doit fournir des dessins techniques scellés spécifiant les forces de réaction exactes avant que l'ingénieur principal du bâtiment ne finalise la conception du cadre en acier. Il est essentiel d'exiger une réunion de coordination préalable à la conception entre l'ingénieur en structure responsable et l'équipe d'ingénierie du fabricant de portes. Ils doivent se mettre d'accord sur les chemins de charge, les détails de connexion et les limites de déflexion avant la fabrication de tout acier.
Une installation aéronautique ne peut pas être conçue indépendamment de son système de portes. Les mécanismes de fonctionnement de la porte et les transferts de charges environnementales dictent la conception fondamentale du cadre principal. Lors de l’évaluation des fabricants, donnez la priorité aux fournisseurs qui fournissent des données transparentes et estampillées sur la force de réaction et qui démontrent une expérience dans l’intégration de chemins de charge complexes.
Sélectionnez votre type de porte spécifique et vos dimensions exactes avant de finaliser toute commande d'acier primaire ou coulage de fondations.
Obtenez les spécifications de charge certifiées du fabricant, en vous assurant qu'elles répondent à la norme de charge minimale de 30 lb/pi2 et qu'elles tiennent compte des charges de neige locales.
Demandez à votre ingénieur en structure d'effectuer une analyse de charge combinée qui inclut à la fois les poids morts statiques et les forces opérationnelles dynamiques de la porte.
Planifiez une réunion de coordination obligatoire entre l’équipe d’ingénierie du fournisseur de portes et l’ingénieur en structure agréé pour vérifier les points de connexion.
R : Bien que les exigences varient selon le code local, les conceptions standard exigent une pression de vent minimale de 30 lb/pi2. Dans les zones côtières ou sujettes aux ouragans, ces systèmes sont souvent dimensionnés pour résister à des vitesses de vent allant de 185 mph à plus de 170 mph, nécessitant un contreventement latéral important.
R : Les portes pliantes pendent entièrement du linteau. Cela nécessite un renforcement important en acier dans la ferme de toit pour empêcher la déflexion verticale et la torsion horizontale pendant le fonctionnement, en particulier lors du levage des lourds panneaux de porte contre la résistance au vent.
R : Le poids mort d’une porte à enroulement inférieur repose entièrement sur le rail de fondation. Cependant, le cadre en acier principal doit toujours être conçu pour absorber les charges de vent horizontales transférées via les rouleaux de guidage supérieurs fixés au collecteur.
R : Les limites standard autorisent trop de mouvements. Les hangars nécessitent des limites de déflexion ultra strictes, souvent L/600 ou mieux, pour empêcher le linteau du toit de s'affaisser sous les charges de neige, ce qui entraînerait le blocage, le blocage ou le déraillement des portes massives.
R : L'effet de coin fait référence à la poussée horizontale vers l'extérieur générée lorsque des vérins hydrauliques poussent une porte à panneau unique pour l'ouvrir. Les colonnes et le linteau du bâtiment doivent être spécifiquement renforcés pour résister à cette pression extérieure afin d'éviter toute courbure structurelle.
R : Oui, les portes du personnel accessibles par l'ADA peuvent être intégrées dans un vantail de porte principal ou dans des espaces de poche pour une sortie de secours. Cependant, le cadre de porte environnant nécessite un renforcement structurel localisé pour éviter le flambement sous de fortes charges de vent.
