Système de support de la structure en acier: à quel point le savez-vous?

[Structure en acier • Technologie]

Le système de support fait partie mineure du système de structure en acier, mais c'est aussi une partie essentielle. Dans le Structure en acier de portail, le système a des fonctions importantes, qui se reflètent principalement dans:

Il garantit la stabilité de la structure globale et de chaque composante, transmet des effets horizontaux sur les travaux d'installation des fondations et des auxiliaires, etc. uniforme et raisonnable, et améliorant son intégrité.

1. Principes de réglage du système de support

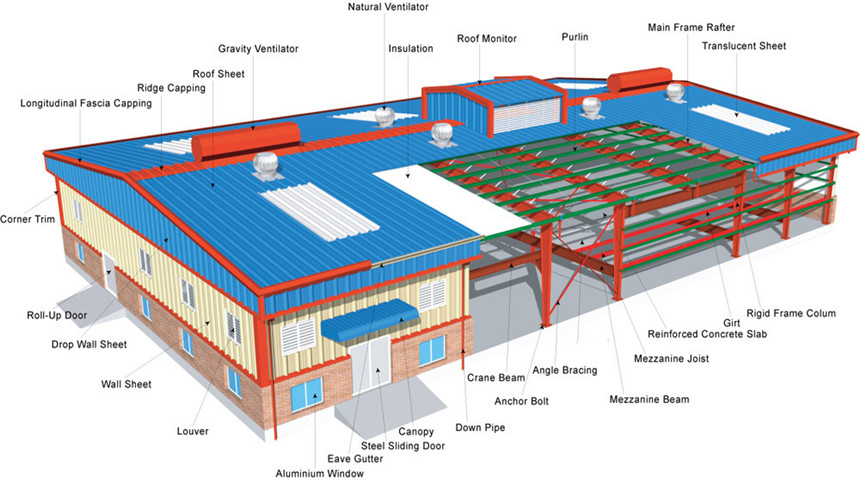

Dans les structures en acier du cadre portail, le système de support peut être divisé en Supports horizontaux de toit, Soutien de la colonne et autre Systèmes de support auxiliaires.

Les principes de base prenant en charge la configuration du système sont:

① Transférer la charge longitudinale clairement, raisonnablement et simplement, et raccourcir le chemin de transmission de la force autant que possible;

② Assurer la stabilité hors du plan du système structurel et fournir des points de support latéraux pour la stabilité globale de la structure et des composants;

③ Installation de structure pratique;

④ répondre aux exigences de résistance et de rigidité nécessaires et avoir des connexions fiables.

Dans le cadre du portail structure en acier léger, il existe encore des réglementations et des exigences pour différents types de supports.

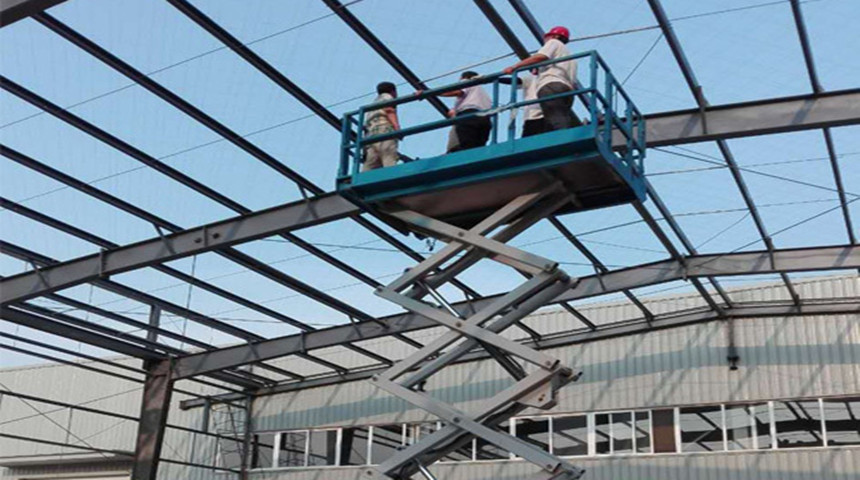

• Support horizontal du toit

Le support horizontal du toit et le support inter-colonnes sont un tout, qui maintiennent conjointement la stabilité de la structure et transmettent la charge horizontale longitudinale à la fondation par le support horizontal du toit et le support inter-colonnes.

Afin de s'assurer que le chemin de transmission de la charge longitudinale sur le pignon structurel est court et rapide, les supports horizontaux horizontaux du toit doivent être placés dans les ouvertures aux deux extrémités de la section de température du bâtiment pour transmettre directement la charge à pignon .

S'il ne peut pas être installé dans la première baie, il peut être installé dans la deuxième baie, mais il faut noter que les tiges correspondantes qui transmettent les charges horizontales dans la première baie doivent être conçues comme des tiges de pression. Lorsque la section d'expansion du bâtiment ou de la température est longue, un ou plusieurs supports horizontaux doivent être ajoutés et l'espacement ne doit pas dépasser 60 m.

Lorsque la structure est simple, symétrique et que les hauteurs de chaque portée sont cohérentes, le support horizontal du toit est relativement simple, c'est-à-dire qu'il ne peut être fourni que entre les ouvertures finales tant que la longueur de la zone de température est remplie.

Dans un bâtiment, lorsque les colonnes ont une sapce de colonne différente, ou lorsque le bâtiment a des portées différentes, des supports horizontaux longitudinaux doivent être mis en place pour améliorer l'intégrité de la structure et la distribution de la rigidité latérale de la structure doit être ajustée pour réduire la taille de chaque cadre rigide. La différence de déplacement horizontal latéral de la colonne rend la contrainte de structure uniforme et raisonnable.

Lorsque la disposition du bâtiment est irrégulière, comme les protubérances et les concavités locales, les colonnes retirées, etc., afin d'améliorer la résistance globale à la force latérale de la structure, un système de support horizontal longitudinalement et transversalement doit être installé dans les zones ci-dessus .

Lors de la configuration du système de support, il est nécessaire de régler les barres de pression à la crête du toit et des sommets de la colonne et de faire attention à la structure des nœuds pour assurer la transmission des forces horizontales.

• Support mural entre les colonnes

Les supports de colonne sont généralement définis au milieu des colonnes. Pour cette raison, les liens horizontaux en haut des colonnes doivent être conçus comme des liens rigides pour transférer la charge supportée par les supports horizontaux du toit vers les supports inter-colonnes. Si le bâtiment est long, un support inter-colonnes peut être ajouté.

Les supports entre les deux colonnes sont placés à 1/3 de la direction longitudinale. Lorsque les supports de colonne ne peuvent pas être définis à la position idéale requise par la conception structurelle en raison des exigences d'utilisation du bâtiment, elles peuvent également être éloignées du milieu des lignes de colonne.

Les supports entre les colonnes peuvent être conçus en forme croisée, une forme de huit figures, une forme de porte ou même un cadre rigide.

Il est préférable d'utiliser un type de support de colonne murale dans le même bâtiment, et il n'est pas conseillé de mélanger plusieurs types de supports. S'il existe des exigences fonctionnelles telles que les portes d'ouverture, les fenêtres ou d'autres facteurs, le support de trame rigide ou la prise en charge de la ferme peut être utilisé.

Lorsque les systèmes de support doivent être mélangés, leurs rigidités doivent être aussi cohérentes que possible. Si les exigences de rigidité ne peuvent pas être respectées, la force horizontale longitudinale supportée par chaque soutien doit être analysée spécifiquement pour assurer la stabilité et la sécurité de la structure. Dans le même temps, l'attention doit être accordée aux paramètres du support. symétrie.

• Contreventement au genou

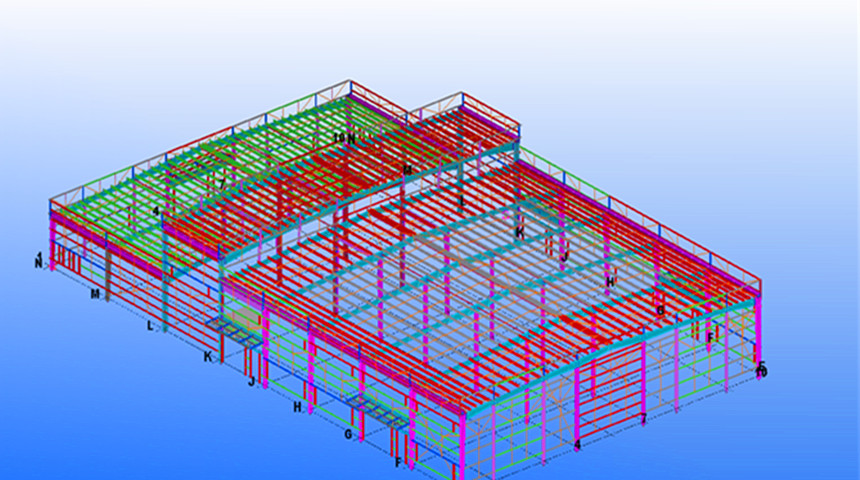

Les accolades de genou sont uniques au cadre rigide de type portail solide. Bâtiment de structure en acier léger. L'accident du genou est placée entre la bride inférieure de la poutre inclinée à cadre rigide et le purlin ou entre la bride intérieure de la colonne latérale du cadre rigide et du faisceau de paroi. Il prend en charge la stabilité des poutres inclinées à cadre rigide et des colonnes latérales du cadre rigide.

L'acticule de genou n'est pas un système indépendant. La fonction de l'attelle d'angle de faisceau diagonale du cadre rigide est d'empêcher le faisceau diagonal de l'instabilité latérale lorsque la bride inférieure est comprimée.

2. Structure du système de support

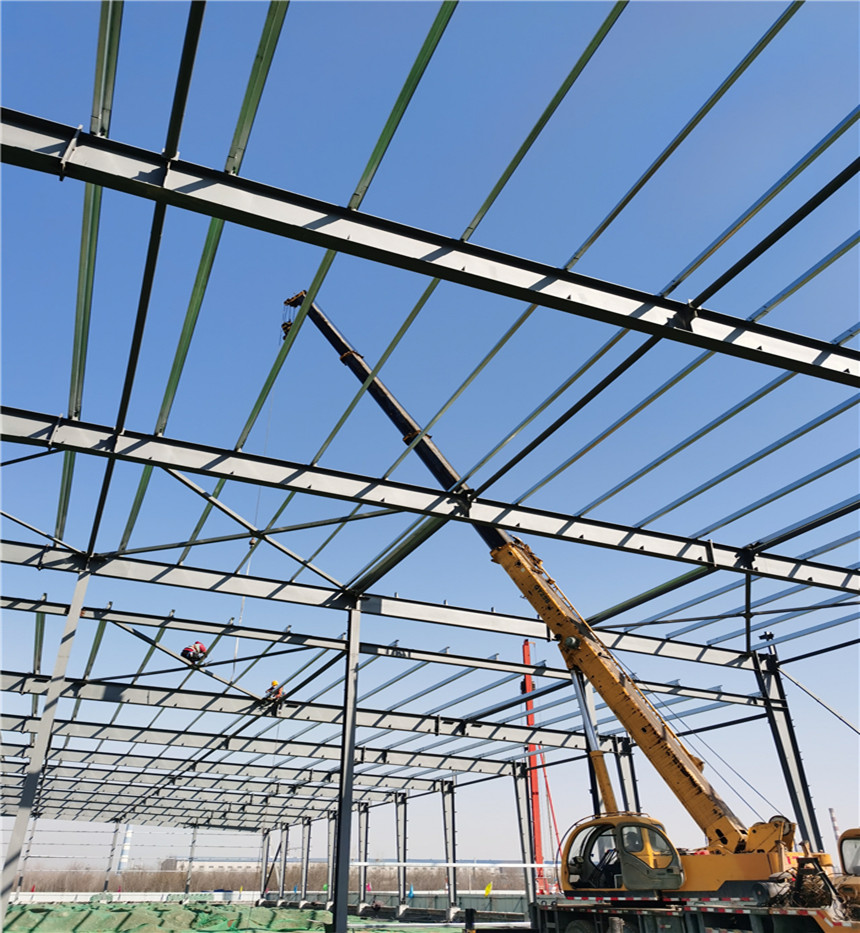

• Support horizontal du toit

Le soutien horizontal du toit est généralement composé de contreventement et de liens rigides.

Dans un bâtiment de structure en acier lumineux à cadre rigide de type portail, le contreventement pour le support horizontal du toit peut être conçu comme de l'acier rond, mais un dispositif de tension doit être ajouté pour faciliter la tension des tiges de tir et éviter une déviation excessive de la ronde Steel, qui ne pourra pas effectuer l'effet de force de fonction de charge.

Le contreventement croisé peut également être conçu comme de l'acier d'angle, mais la déviation causée par le long soutien en raison de son propre poids doit également être envisagée, et les mesures nécessaires doivent être prises pour la surmonter. L'angle entre le poteau transversal et le poteau vertical doit être dans la plage de 30 ° ~ 60 °.

L'acier d'angle est utilisé pour apporter des supports horizontaux pour soutenir les tirages. Les points de connexion sont similaires à des structures en acier. La clé est de s'assurer que les tiges doivent se croiser au centre des nœuds. Les nœuds de tir à tir en acier rond tendu peuvent être connectés avec des boulons simples.

Les liens rigides peuvent être en tuyaux en acier ou des aciers à double angle.

• Support entre les colonnes

Lorsque la portée et la hauteur du bâtiment sont faibles, l'acier rond avec des dispositifs de tension peut être utilisé pour fabriquer des tirages en forme de croix pour le support inter-colonnes. L'acier à angle ou l'acier de canal peut également être utilisé.

En plus de l'angle en acier, les tuyaux en acier peuvent également être utilisés pour les barres transversales soutenues entre les colonnes dans des bâtiments hauts. Les tuyaux en acier économisent les matériaux, sont simples à fabriquer et semblent solides et beaux dans la construction.

Les nœuds de connexion des supports inter-colonnes sont similaires aux supports horizontaux. Il faut noter que l'extrémité supérieure du support entre les colonnes et la tige de pression horizontale doit être à un point avec le centre de la colonne. De même, l'extrémité inférieure du support entre les colonnes doit se croiser avec le centre de la colonne sur la surface inférieure du pied de colonne autant que possible pour éviter la force excentrique.

Si deux colonnes adjacentes sont supportées entre les colonnes et doivent maintenir la force de réaction horizontale, une tige de pression doit être ajoutée entre les deux. La tige de pression peut être en composants en acier. Si la base de la colonne est supérieure au sol, un faisceau de béton armé peut être ajouté sous le sol.
