Comment choisir le système structurel en acier approprié dans les bâtiments de structure en acier préfabriqués?
Il devrait prendre en compte des facteurs de suivi tels que la hauteur du bâtiment et le rapport d'aspect, la catégorie de fortification sismique, l'intensité de la fortification sismique, la catégorie du site et les conditions techniques de construction.
La structure du cadre en acier, la structure de soutien à cadre en acier, la structure de paroi ductile en acier adapté à la structure en acier à plusieurs étages des bâtiments résidentiels et publics; La structure des treillis échelonnées convient aux dortoirs, aux hôtels ou aux appartements avec des couloirs intermédiaires; La structure du cadre en acier portale convient aux supermarchés, ateliers ou entrepôts de grande hauteur. La structure en acier à paroi mince formée à froid est adaptée aux bâtiments de faible hauteur avec de l'acier à parois minces formé à froid, car le principal membre de charge et le nombre de planchers ne dépasse pas 3.

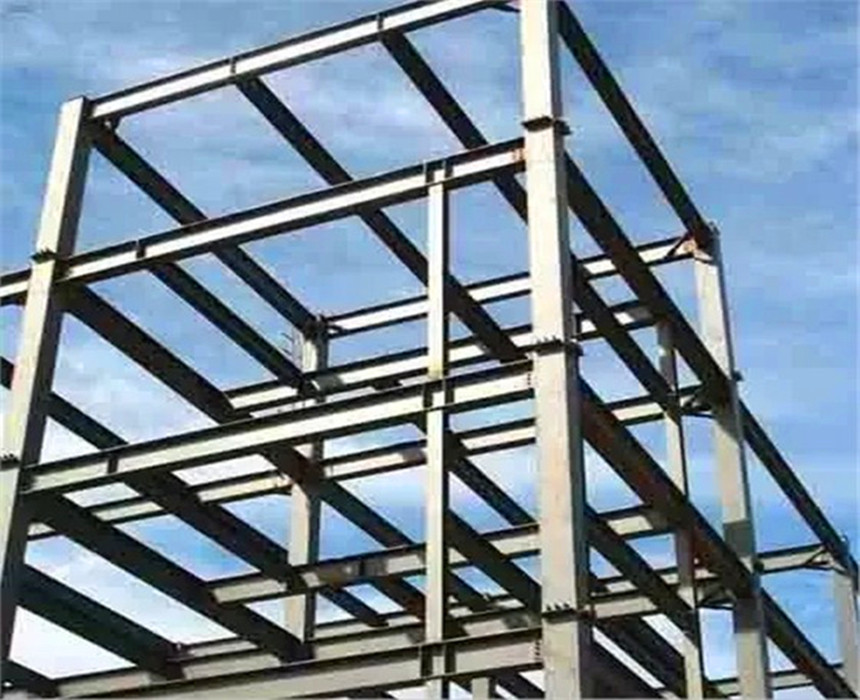

(1) Structure du cadre en acier
Les structures de cadre en acier sont principalement utilisées dans les immeubles de bureaux, les bâtiments résidentiels, les bâtiments enseignants, les hôpitaux, les centres commerciaux, les parkings et autres immeubles à plusieurs étages qui nécessitent de grands espaces ouverts et des dispositions intérieures relativement flexibles.
Le système de structure de cadre en acier peut être divisé en cadre semi-rigide et cadre entièrement rigide, qui peut adopter un espacement de colonne plus important et obtenir un espace d'utilisation plus important, mais en raison de la petite rigidité de force latérale, la hauteur d'utilisation est limitée dans une certaine mesure. La hauteur maximale applicable de la structure du cadre en acier est déterminée en fonction de l'intensité de fortification sismique locale, 7 degrés (0,1 g) peuvent atteindre 110 mètres; 8 degrés (0,2 g) peuvent atteindre 90 mètres.
La structure du cadre en acier porte principalement une charge verticale et une charge horizontale. La charge verticale comprend le poids de la structure et la charge vivante du sol (toit). La charge horizontale est principalement la charge du vent et le tremblement de terre.

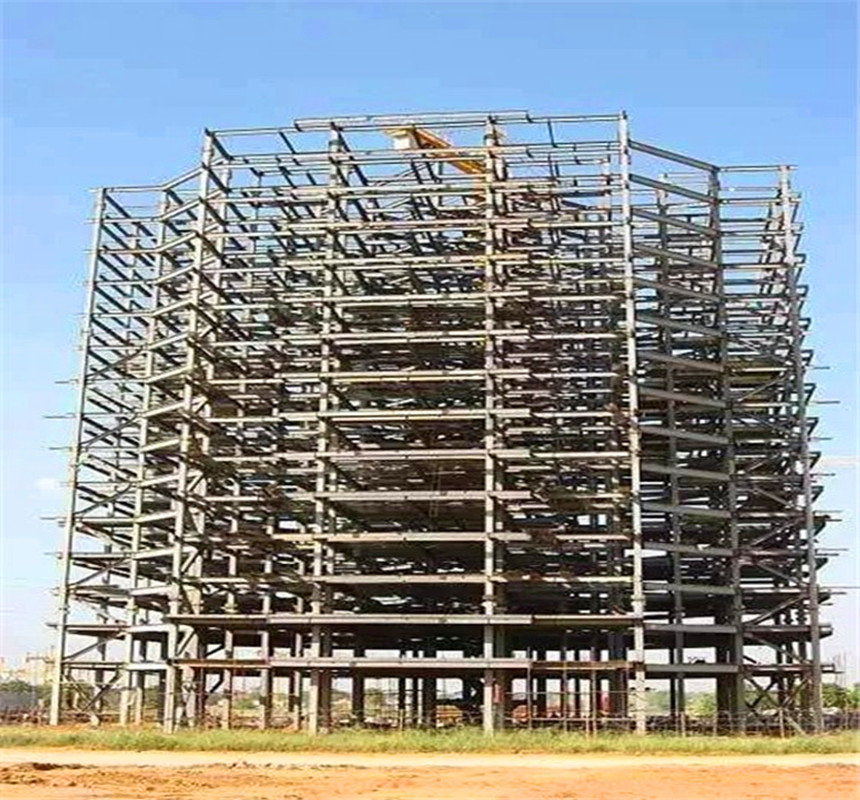

(2) Cadre en acier - Structure de support
Pour les immeubles de grande hauteur, en raison de la grande charge du vent et de l'effet de tremblement de terre, la taille des poutres et des colonnes et d'autres composants augmentera également en conséquence, ce qui perdra la rationalité économique. À l'heure actuelle, les supports peuvent être définis entre certaines colonnes de trame pour former un système de support de cadre en acier.
La hauteur maximale applicable du système de support de cadre en acier est déterminée en fonction de l'intensité de fortification sismique locale, qui peut atteindre 220 mètres pour le degré 7 (0,1 g) et 180 mètres pour le degré 8 (0,2 g).
Sous l'action de la charge horizontale, la structure de liaison du cadre en acier peut être divisée en cadre de contreventement central, cadre de contreventement excentrique et cadre de contreventement retenue de flambement à travers la coordination de la déformation du sol, formant un système de structure de résistance à la force latérale double par trame et par trame et par trame et par trame et par trame et par trame et par trame et par trame et par trame et par trame et par trame et par trame et par trame et par trame et par trame et par trame et par trame et par trame et par trame et par trame entretoisement.

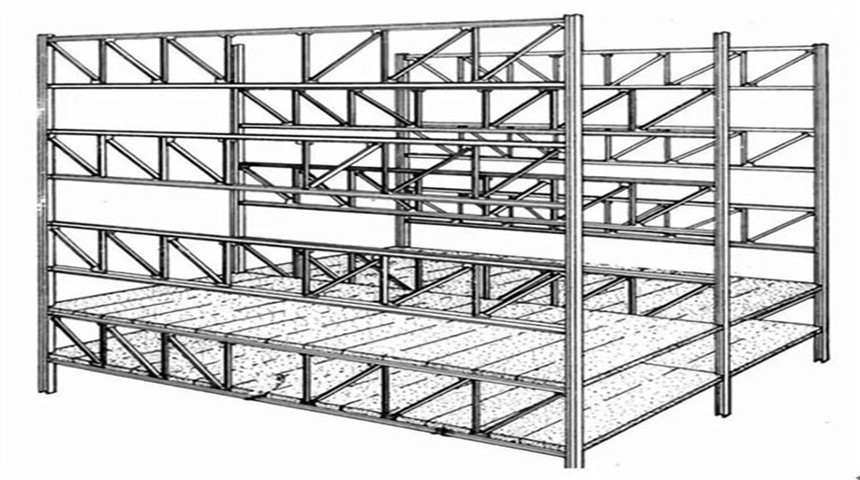

(3) Structure de la ferme échelonnée
Le système de structure en treillis échelonnés, également connu sous le nom de système de structure de fermes échelonnés, convient principalement aux résidences, hôtels, appartements, immeubles de bureaux, hôpitaux, écoles et autres maisons en acier dont l'avion est rectangulaire ou composé de rectangles, et combine la structure spatiale avec la structure de grande hauteur. Combinée organiquement, un espace sans colonne de 300 à 400 mètres carrés peut être obtenu dans une structure de grande hauteur.

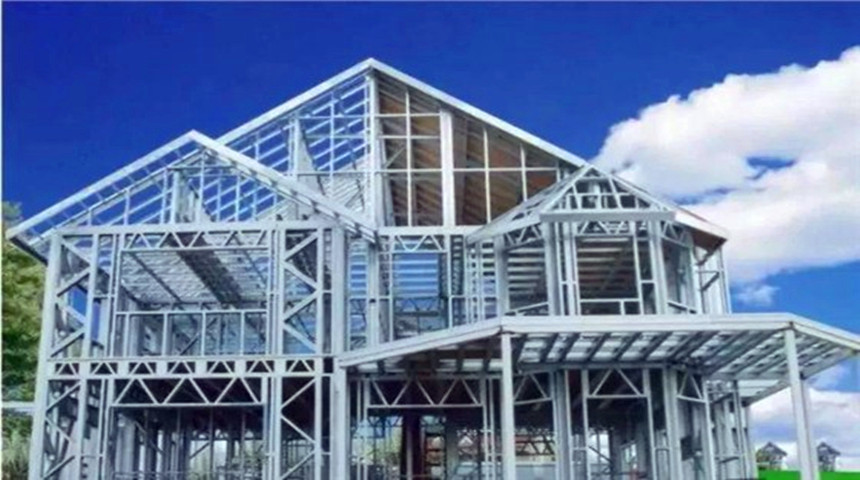

(4) Structure en acier à paroi mince formée à froid de faible hauteur
Une structure en acier formé à froid comme élément de charge principal.
L'acier à paroi mince formé à froid est en plaque d'acier ou en acier à bande avec une épaisseur de 1,5 à 5 mm, qui est formée par un traitement à froid (pliage à froid, pressage à froid ou dessin à froid). L'épaisseur de la même section est la même, et les coins de la section sont en forme d'arc. Dans les bâtiments publics et les bâtiments résidentiels, l'acier à parois minces peut être utilisée pour fabriquer diverses structures et composants tels que les fermes de toit, les cadres rigides, les cadres nets, les Purlins, les poutres de mur et les colonnes murales.
Avec le développement de bâtiments de structure en acier préfabriqués, en particulier l'augmentation des projets résidentiels de la structure en acier, un certain nombre de nouveaux systèmes structurels ont émergé. Il peut être à peu près divisé en deux catégories: l'une consiste à optimiser et à étendre le système de structure en acier d'origine, et à adopter des éléments composites en acier ou des membres composites en béton en acier pour que les membres de la structure en acier s'adaptent aux exigences de disposition des unités résidentielles de la structure en acier; L'autre consiste à améliorer la vitesse d'assemblage et la construction résout le problème d'une grande quantité de soudage sur le site, ce qui entraîne une structure de connexion entièrement boulonnée.
