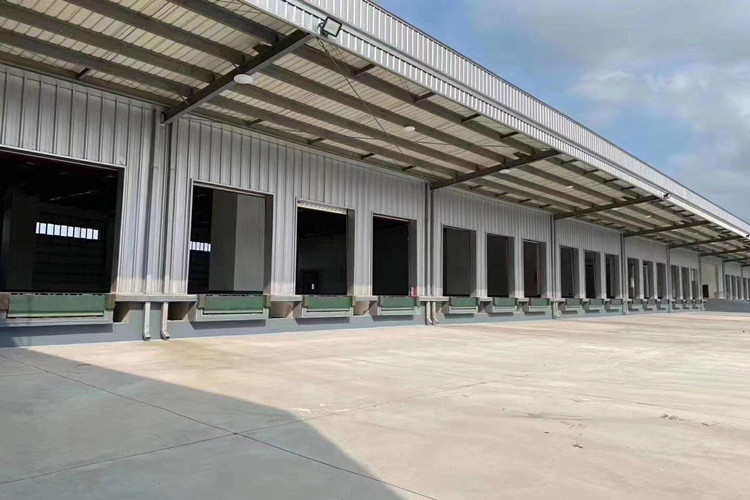

Les portes de quai constituent les principaux points d'étranglement dans tout centre de distribution. Un espacement mal calculé conduit à des palettes étagées bloquant les voies de déplacement, à une augmentation des temps de trajet des chariots élévateurs et à de graves goulots d'étranglement opérationnels. Les planificateurs d’installations traitent souvent l’architecture des bâtiments et les flux de travail de manutention comme des disciplines distinctes. Lorsque l'espacement des portes ne correspond pas aux rayons de braquage des chariots élévateurs, aux classifications des équipements et aux exigences en matière de soutes pour camions, la congestion qui en résulte limite de façon permanente le débit des installations et augmente les risques de collision. Pour obtenir une circulation optimale, il faut concevoir la structure du bâtiment en fonction des besoins opérationnels. Ce guide explique comment calculer l'espacement précis des portes, intégrer les normes de sécurité OSHA et concevoir une disposition structurelle qui prend en charge une logistique entrante et sortante transparente.
Alignement structurel : La grille de colonnes d'une structure métallique d'entrepôt logistique dicte la densité maximale des portes de quai, la profondeur de la zone de transit et les types de portes qui peuvent être installées.
La règle de 12 pouces et les manœuvres de précision : Les voies pour chariots élévateurs et les dégagements des portes doivent tenir compte de la largeur physique de la charge plus un minimum de 12 pouces de dégagement de tous les côtés pour maintenir des manœuvres sûres et rapides, en particulier lorsque les charges sont nettement plus larges que le chariot élévateur lui-même.
Optimisation des flux : La conception de flux de circulation en boucle ou circulaire évite les impasses, réduit le temps de trajet des chariots élévateurs et minimise la congestion aux quais de chargement.
Atténuation des risques : L'intégration d'une séparation claire entre les allées piétonnes et les zones d'exploitation des chariots élévateurs est une exigence stricte de l'OSHA qui doit être prise en compte dans les calculs d'espacement total des portes.
Un flux efficace définit le succès de toute opération de distribution. La véritable efficacité signifie une distance de déplacement minimisée entre la plaque de quai et le support de stockage. Il ne nécessite aucun chevauchement dans les voies de circulation actives. Les opérateurs doivent maintenir un mouvement continu sans constamment faire marche arrière ni attendre l'autorisation. L’atteinte de cet état dépend entièrement du squelette physique du bâtiment. La grille structurelle détermine où garer les camions, où atterrissent les palettes et à quelle vitesse les opérateurs peuvent se déplacer en toute sécurité.
Le dimensionnement de la baie dans un structure métallique d'entrepôt détermine exactement où les portes du quai peuvent être coupées. Les bâtiments en acier reposent sur des éléments de charpente primaires, généralement des colonnes à poutres en I rigides, espacées à des intervalles spécifiques. Vous ne pouvez pas placer une porte de quai là où se trouve une colonne structurelle principale. La distance entre ces colonnes détermine la largeur maximale de la porte et le nombre total de portes que vous pouvez installer le long d'un seul mur.
Les concepteurs d’installations sont confrontés à un compromis constant. Vous souhaitez maximiser le nombre de portes de quai pour augmenter la capacité d’expédition. Cependant, vous devez laisser un espace mural intérieur suffisant. Cet espace mural solide abrite les composants opérationnels essentiels. Vous avez besoin d'espace pour les zones de rassemblement, les stations de recharge de batterie, les panneaux de commande des niveleurs de quai et les zones de sécurité pour les piétons. En rapprochant trop les portes, on élimine cet espace intérieur. Il force les équipements auxiliaires à pénétrer dans les voies de circulation actives.
Un espacement approprié des colonnes garantit que vous pouvez installer des portes standard de 9 pieds ou 10 pieds tout en conservant suffisamment d'acier de construction pour supporter de lourdes charges de vent. Lorsque vous découpez une grande ouverture dans un mur en acier, vous interrompez le chemin de charge. Les poutres murales doivent transférer la charge du vent aux lourdes poutres de tête en C au-dessus de la porte, qui transfèrent ensuite la charge aux colonnes principales. Si les portes sont trop rapprochées, il n’y a pas assez d’espace physique pour installer ces linteaux structurels et montants renforcés.
Un espacement serré déclenche une cascade d’effets opérationnels négatifs. Lorsque les portes sont trop rapprochées, les zones de transit entrantes et sortantes se chevauchent. Les chariots élévateurs doivent parcourir plus de distance que nécessaire pour contourner cet embouteillage. Les opérateurs passent un temps précieux à naviguer autour des palettes étagées plutôt que de déplacer les produits directement vers les racks. Les palettes finissent inévitablement sur des voies de circulation actives. Cela oblige les autres opérateurs à s'arrêter, à faire marche arrière et à trouver des itinéraires alternatifs.
Ces goulots d’étranglement ont un impact direct sur la production opérationnelle. L'équipement souffre d'une usure accrue en raison des arrêts, des démarrages et des manœuvres serrés constants. Les coûts du travail augmentent considérablement. Les mesures du nombre de palettes par heure chutent lorsque les opérateurs ne peuvent pas maintenir un rythme de conduite fluide. De plus, des espaces restreints augmentent le risque de dommages structurels. Les chariots élévateurs coupent fréquemment les montants de porte, les joints de quai et les palettes adjacentes.
Considérez la fondation en béton. Les niveleurs de quai nécessitent des fosses en béton encastrées, généralement de 6 pieds de large sur 8 pieds de long. Si vous espacez les portes du quai à 12 pieds au centre, il ne vous reste que 6 pieds de dalle de béton entre les fosses. Cette étroite bande de béton doit supporter les lourdes plaques de base des colonnes en acier, les boulons d'ancrage et la charge dynamique des chariots élévateurs circulant sur la zone. Au fil du temps, un espacement serré entraîne un effritement du béton et une défaillance structurelle au bord du quai.
Vous devez traduire les mesures physiques et les spécifications des équipements en débit opérationnel. Concevoir un mur de quai fonctionnel nécessite plus que simplement dessiner des rectangles sur un plan. Vous devez évaluer les machines spécifiques fonctionnant dans l’espace. Vous devez comprendre les dimensions du fret. Vous devez tenir compte des exigences de virage extérieur des camions de livraison.
Différentes classifications de chariots élévateurs dictent des rayons de braquage et des angles d'approche distincts. Un chariot à mât rétractable à 3 roues de classe II pour allées étroites pivote presque entièrement sur son propre axe. Un camion à contrepoids robuste à 4 roues de classe IV nécessite un rayon de braquage massif pour s'aligner avec une plaque de quai. Vous ne pouvez pas concevoir un agencement de porte universel sans savoir quel équipement franchira le seuil.
Ces profils d'équipement spécifiques doivent informer sur l'espacement centre à centre des portes de quai dans un structure métallique d'entrepôt industriel. Les camions à contrepoids ont besoin de voies d'approche larges. Si les portes sont trop rapprochées, un chariot élévateur qui recule d'une remorque balancera son contrepoids dans la voie de préparation adjacente. Ce rayon de pivotement oblige les opérateurs adjacents à arrêter de travailler jusqu'à ce que le premier chariot élévateur dégage la zone.
Pour calculer le dégagement exact requis pour votre flotte de chariots élévateurs spécifique, suivez ces étapes :
Mesurez la largeur maximale du châssis du chariot élévateur.
Mesurez la largeur maximale de la palette ou du paquet de fret le plus large que vous manipulez.
Déterminez la largeur de l'allée de gerbage à angle droit indiquée par le fabricant pour votre modèle de chariot élévateur spécifique.
Ajoutez la longueur de la charge à la largeur d'empilage à angle droit pour trouver la profondeur de tournage totale requise.
Cartographiez ce rayon de braquage avec l'espacement de porte centre à centre proposé pour identifier les zones de chevauchement.
Le dégagement des portes intérieures suit une formule stricte. Vous devez calculer la largeur de charge maximale, ajouter la largeur du chariot élévateur et ajouter un minimum de 12 pouces de dégagement de tous les côtés. Cet espace permet aux opérateurs formés de maintenir des manœuvres sûres et à grande vitesse. Une palette standard mesure 40 x 48 pouces. Cependant, de nombreuses installations traitent du fret irrégulier.
Les manœuvres de précision deviennent extrêmement difficiles lors de la manipulation de charges surdimensionnées. Le déplacement de longs paquets de bois, de larges bobines d'acier ou de pièces de machines surdimensionnées nécessite une planification spécialisée. Ces charges sont souvent beaucoup plus larges que le chariot élévateur lui-même. Ils ne laissent que quelques centimètres d’espace libre de chaque côté d’une porte de baie ouverte. Lors de la manutention de marchandises larges, les portes standard de 8 pieds provoquent des dommages continus aux produits. Vous devez spécifier des portes en baie de 9 pieds ou 10 pieds de largeur. Vous devez également élargir les voies d'accès menant à ces portes.
Le déplacement de la charge pendant le transport affecte également le dédouanement. Les palettes arrivent rarement parfaitement centrées dans une remorque. Le fret se déplace contre les parois de la remorque. Si les portes de votre quai sont trop étroites, les opérateurs ne peuvent pas incliner les fourches du chariot élévateur pour ramasser les palettes décalées sans racler les montants de porte. Des portes plus larges offrent l’angle d’attaque nécessaire pour récupérer en toute sécurité les marchandises décentrées.
Les contraintes extérieures jouent un rôle tout aussi critique dans l’espacement des portes. Les remorques routières standard mesurent 8,5 pieds de large. Les portes de quai standard mesurent généralement 8, 9 ou 10 pieds de large. L'espacement centre à centre de ces portes varie généralement de 12 à 14 pieds. Cette mesure a un impact direct sur la capacité des chauffeurs de camion à reculer dans une baie sans écraser les remorques adjacentes.
Si vous espacez les portes à exactement 12 pieds au centre, une remorque de 8,5 pieds ne laisse que 42 pouces de dégagement total entre les camions. Cela équivaut à 21 pouces de chaque côté. Les conducteurs doivent exécuter des manœuvres de recul parfaites pour éviter d'arracher les rétroviseurs ou d'endommager les joints de quai. Dans les installations à volume élevé, cet espacement restreint entraîne d’énormes retards dans les chantiers. Les camions font la queue en attendant que les baies adjacentes soient dégagées avant de tenter d'accoster.
L'extension de l'espacement centre à centre à 13 ou 14 pieds réduit considérablement le temps d'amarrage. Cela minimise les accidents de chantier. Cela permet au fret entrant de circuler sans problème dans le bâtiment. Les camions jockey de triage peuvent manœuvrer les remorques dans des espaces plus restreints que les cabines couchettes standard, mais vous devez toujours concevoir l'aménagement de la cour extérieure pour accueillir les plus gros camions routiers qui visiteront votre installation.
Tableau : Dimensions extérieures de la remorque et espacement recommandé des baies
| Type de remorque | Largeur de la remorque | Largeur de porte recommandée | Espacement minimum de centre à centre | Difficulté de manœuvre dans la cour |
|---|---|---|---|---|
| Fourgon sec standard (53') | 8,5 pieds | 9 pieds | 13 pieds | Modéré |
| Fourgon Réfrigéré (Reefer) | 8,5 pieds (murs plus épais) | 9 à 10 pieds | 13 à 14 pieds | Élevé (nécessite un alignement précis du joint) |
| À plat (chargement latéral) | 8,5 pieds | N/A (charge au sol) | N/D | Faible |
| Surdimensionné / Spécialisé | 9+ pieds | 10+ pieds | 15+ pieds | Très élevé |
La zone de transit représente la zone tampon critique entre la porte du quai et la première allée de rayonnage. Cette profondeur détermine la quantité de fret que vous pouvez décharger avant que les opérateurs ne doivent le stocker. Une profondeur de mise en scène insuffisante paralyse un quai. Le fret recule dans les remorques. Le déchargement s’arrête.
Un bien conçu entrepôt préfabriqué en acier peut être conçu avec des baies de transit spécialisées. Ces baies offrent des zones sans colonnes plus larges et plus profondes immédiatement à l'intérieur du quai de chargement. La profondeur de scène standard varie généralement de 50 à 70 pieds. Cela laisse suffisamment d’espace pour accueillir une remorque entière de palettes de 53 pieds tout en conservant une voie de déplacement dégagée derrière la grille de préparation.
La conception de la charpente en acier pour supporter une portée libre de 70 pieds dans la zone du quai élimine les colonnes intérieures. Il donne aux opérateurs de chariots élévateurs une liberté totale pour manœuvrer, trier et organiser le fret sans interférence structurelle. Cela nécessite des chevrons en acier plus profonds et des colonnes principales plus lourdes au niveau du mur du quai, mais l'efficacité opérationnelle gagnée dépasse de loin les coûts supplémentaires de tonnage d'acier.
L'évaluation de différents cadres architecturaux en fonction des exigences opérationnelles garantit le succès à long terme des installations. Vous ne pouvez pas imposer une opération logistique à haut débit dans un bâtiment mal conçu. Le squelette en acier doit prendre en charge le flux de travail.
Les conceptions à portée libre n’offrent aucune colonne intérieure. Ils offrent une flexibilité de mise en page maximale. Vous pouvez organiser des racks, des couloirs de préparation et des chemins de déplacement sans vous soucier de heurter un poteau en acier. Cependant, l’ingénierie des portées libres devient très coûteuse à mesure que la largeur des bâtiments dépasse 150 pieds. Les chevrons en acier massifs nécessaires pour franchir cette distance ajoutent des coûts de matériaux importants.
Les conceptions à travées multiples s'avèrent beaucoup plus rentables pour les empreintes au sol massives. Ces conceptions utilisent des colonnes de support intérieures, généralement des tubes HSS ou des sections à larges brides, pour répartir la charge du toit. Le défi réside dans la navigation dans ces colonnes. Vous devez aligner les colonnes intérieures à plusieurs travées avec les espaces entre les portes du quai. Si une colonne se trouve directement devant une porte de quai, elle obstrue de façon permanente le passage du chariot élévateur.
Les ingénieurs en structure doivent coordonner la grille de colonnes intérieure avec la disposition des portes extérieures. Cela garantit des voies de circulation droites et dégagées depuis la remorque jusqu'à la zone de préparation. Si vos portes de quai sont espacées de 13 pieds au centre, votre grille de colonnes intérieure devrait idéalement être un multiple de cet espacement, par exemple 39 pieds ou 52 pieds, pour garantir que les colonnes tombent parfaitement entre les voies de transit.
Tableau : Options de charpente structurelle pour les murs de quai
| Type d'encadrement | Colonnes intérieures | Largeur pratique maximale | Impact sur le flux des chariots élévateurs |
|---|---|---|---|
| Portée claire du cadre rigide | Aucun | Jusqu'à 150 pieds | Zéro obstruction ; flexibilité maximale. |
| Multi-travées (modulaire) | Oui (disposition en grille) | Illimité | Nécessite un alignement précis avec les portes du quai. |
| Ajout d'un appentis | Au mur de connexion | Jusqu'à 60 pieds | Idéal pour agrandir les zones de quai existantes. |
L'ingénierie personnalisée permet un espacement variable des baies sur toute l'étendue de l'installation. Vous n’êtes pas obligé d’utiliser le même espacement des colonnes partout. Vous pouvez concevoir des baies plus larges au niveau du quai de chargement pour accueillir des portes plus grandes et des étages plus profonds. Vous pouvez ensuite passer à des baies standard plus étroites dans la zone de stockage, où la disposition des racks dicte la grille.
Spécifier la bonne quincaillerie de porte reste essentiel. Les portes rapides à enroulement nécessitent des dégagements de montage différents de ceux des portes sectionnelles standards. La charpente en acier doit comprendre les poutres de linteau et les montants renforcés nécessaires pour supporter les mécanismes de porte lourds et rapides. UN bâtiment d'entrepôt complet en acier intègre ces exigences lors de la phase de détail initiale.
Lors du détail de l’acier, vous devez également tenir compte des joints de quai et des abris. Ces composants extérieurs se montent directement sur les panneaux muraux et les poutres en acier. Si les portes sont trop rapprochées, les joints de quai se chevaucheront, empêchant une installation adéquate et permettant l’infiltration des intempéries. Vous devez laisser au moins 18 à 24 pouces d’espace mural libre entre les bords extérieurs des joints de quai adjacents.
Le placement des portes facilite directement les schémas de circulation. Vous souhaitez établir une circulation circulaire et à sens unique pour les chariots élévateurs. Cela élimine les impasses. Il évite les virages dangereux à 180 degrés dans les allées étroites. Les opérateurs doivent circuler en boucle continue depuis la réception, jusqu'au stockage et à l'expédition.
Cartographiez la relation entre les portes de réception entrantes et les portes d’expédition sortantes. Placer les portes de réception d’un côté du bâtiment et les portes d’expédition de l’autre côté crée un flux de cross-docking naturel. Si les portes doivent partager le même mur, regroupez les portes de réception et les portes d’expédition. Désignez des voies de circulation spécifiques pour le trafic entrant et sortant.
Un espacement approprié des portes vous permet de peindre des marquages clairs au sol. Il donne aux opérateurs l’espace physique nécessaire pour suivre le flux circulaire sans croiser le trafic venant en sens inverse. Lorsque les opérateurs savent exactement où se trouvent les voies de circulation et que ces voies sont suffisamment larges pour accueillir les chariots élévateurs qui passent, la vitesse globale de l'installation augmente en toute sécurité.
Le respect des réglementations et la sécurité des opérateurs protègent votre personnel et votre investissement. La viabilité à long terme des installations dépend de la conception d’une structure capable de s’adapter aux futurs changements technologiques.
L'OSHA applique des directives strictes pour les chariots industriels motorisés. Les opérateurs doivent garder le contrôle du chariot élévateur à tout moment. Ils doivent assurer une bonne surveillance. Ils doivent maintenir des vitesses de fonctionnement sécuritaires, notamment à proximité des portes de baie et des passages pour piétons. Vous ne pouvez pas vous attendre à ce que les opérateurs suivent ces règles si la conception du bâtiment le rend impossible.
Un espacement adéquat des portes applique naturellement les règles de l’OSHA. Il offre un temps de réaction suffisant. Lorsque les portes sont suffisamment espacées, les opérateurs disposent de la visibilité nécessaire pour voir le trafic transversal. Ils disposent de l'espace physique nécessaire pour des manœuvres de précision. Les quais étroits et encombrés obligent les opérateurs à prendre des risques. Des quais larges et bien espacés favorisent des déplacements sécuritaires et contrôlés. La conception de la grille structurelle pour prendre en charge de larges voies de circulation garantit la conformité de votre installation et la sécurité de vos opérateurs.
L'intégration d'une séparation claire entre les allées piétonnes et les zones d'exploitation des chariots élévateurs est une exigence stricte. Vous devez concevoir des barrières physiques dédiées. La peinture sur le sol suffit rarement à arrêter un chariot élévateur. Installez des bornes et des garde-corps en acier robustes pour protéger les voies de sortie des piétons.
Vous devez calculer la superficie supplémentaire requise entre les portes du quai pour accueillir ces zones de sécurité. Si vous avez besoin d'une passerelle piétonne de 4 pieds entre deux zones de préparation, vous devez ajouter cette dimension à vos calculs d'espacement des portes de centre à centre. Ne pas tenir compte des sentiers piétonniers pendant la phase de conception structurelle vous oblige à voler de l'espace aux voies de circulation actives plus tard. Cela compromet le flux des chariots élévateurs et crée des points de pincement dangereux.
Lors de l'installation de barrières de sécurité, suivez ces directives :
Carottez les bornes dans la dalle de béton plutôt que d'utiliser des boulons montés en surface pour une résistance maximale aux chocs.
Placez des barrières à au moins 18 pouces du bord du passage piéton pour tenir compte du porte-à-faux des fourches du chariot élévateur.
Utilisez de la peinture jaune haute visibilité sur toutes les colonnes en acier de construction près des portes du quai pour éviter les impacts accidentels.
Installez des miroirs convexes à l'extrémité de chaque voie de préparation pour donner aux opérateurs une visibilité sur l'allée de déplacement principale.
Abordez la question de la pérennité avant de couler les fondations en béton. Concevez la charpente en acier initiale pour permettre les futurs ajouts de portes de quai. Vous n’aurez peut-être besoin que de 10 portes aujourd’hui, mais vous en aurez peut-être besoin de 20 dans cinq ans. Planifiez l'espacement des colonnes le long de tout le mur du quai pour tenir compte des futures défonçages.
Envisagez l'intégration de véhicules à guidage automatique (AGV). Les AGV nécessitent des rayons de braquage plus larges que les chariots élévateurs à commande humaine. Ils exigent des sols parfaitement nivelés et des chemins de circulation strictement définis. La rénovation de portes plus larges dans des murs porteurs existants nécessite de couper des poutres en acier et d'installer de nouveaux linteaux. Cela perturbe les opérations et coûte des capitaux importants.
Un bien conçu structure métallique d'entrepôt logistique anticipe ces besoins futurs. Il offre la flexibilité structurelle requise pour faire évoluer les opérations sans démolir le bâtiment. En installant des ouvertures encadrées et en les recouvrant de revêtement mural standard lors de la construction initiale, vous pouvez facilement retirer le revêtement et installer de nouvelles portes plus tard sans modifications structurelles.
Réalisez une simulation dynamique du flux de circulation en utilisant les poids de palettes projetés les plus lourds et les dimensions de chariot élévateur les plus grandes pour finaliser l'espacement des portes.
Fournissez à votre ingénieur en structure les dimensions exactes de la fosse du niveleur de quai avant qu'il ne détaille les plans des boulons d'ancrage des fondations et des colonnes en acier.
Spécifiez des portes de quai de 10 pieds de large si votre entreprise manipule des marchandises surdimensionnées ou utilise des chariots élévateurs de classe IV et de classe V.
Cartographiez des allées piétonnières dédiées et installez des bornes en acier forées pour séparer physiquement la circulation piétonnière des zones de chargement actives.
Concevez la structure en acier initiale avec des panneaux défonçables encadrés pour s'adapter à l'expansion future des portes de quai sans nécessiter de rénovations structurelles.
R : L’espacement standard de centre à centre est généralement de 12 à 14 pieds. Cela permet un dégagement extérieur suffisant pour les remorques standard de 8,5 pieds de large et un espace intérieur pour le stockage des chariots élévateurs et les manœuvres de précision.
R : Les allées près des quais de chargement doivent permettre une circulation et une zone de transit bidirectionnelles. La règle générale est la largeur du plus grand chariot élévateur/charge plus un minimum de 12 pouces de dégagement de tous les côtés, ce qui donne souvent lieu à des voies de déplacement principales de 13 à 15 pieds de large selon la classification du chariot élévateur.
R : Oui, mais cela nécessite une évaluation structurelle. L’ajout de portes implique de découper le revêtement extérieur et éventuellement de modifier les poutres murales. L'espacement des colonnes existantes dictera la largeur maximale et l'emplacement des nouvelles portes.
R : Un mauvais placement oblige les chariots élévateurs à se déplacer plus loin, crée des impasses et fait que les palettes étagées bloquent les voies de déplacement actives. Le placement stratégique prend en charge les flux en boucle, réduisant ainsi la congestion et le temps de trajet.
R : Les structures préfabriquées offrent un assemblage rapide, des capacités de portée libre personnalisables pour éliminer les colonnes intérieures à proximité du quai, ainsi que l'intégrité structurelle requise pour prendre en charge des flux opérationnels à volume élevé et intensifs et une quincaillerie de porte spécialisée.
R : L'OSHA n'impose pas de dimensions de porte spécifiques, mais elle impose strictement des environnements d'exploitation sûrs. Les portes doivent être suffisamment larges pour permettre aux opérateurs de garder le contrôle, d'assurer une bonne surveillance et de manœuvrer sans risque de collision, en particulier lors de la manipulation de charges plus larges que le chariot élévateur.
